Описание
Опция MDO3AFG — это опциональный встроенный генератор сигналов с 1 выходным каналом. Используется с осциллографами Tektronix MDO3000 Его можно использовать для имитации сигналов в схеме или для добавления шума в сигналы при выполнении предельного тестирования.
Генератор функций создает на выходе сигналы заданных форм частотой до 50 МГц.
Доступны: синусоидальные, прямоугольные, импульсные, пилообразные и треугольные сигналы, постоянный ток, шум, функция sin(x)/x (синхронизация), функция Гаусса, функция Лоренца, возрастание и уменьшение по экспоненциальному закону, гаверсинус и кардиальные сигналы.
Доступ к генератору сигналов произвольной формы MDO3AFG

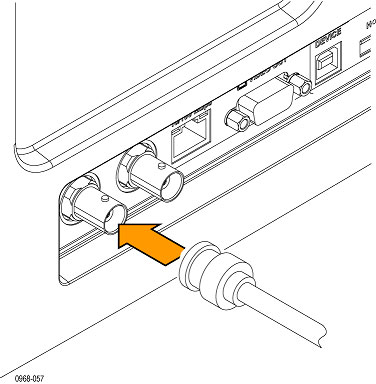

Чтобы получить доступ к выходу генератора сигналов произвольной формы, подключите кабель к порту с маркировкой AFG OUT (Выход генератора сигналов произвольной формы) на задней панели осциллографа.

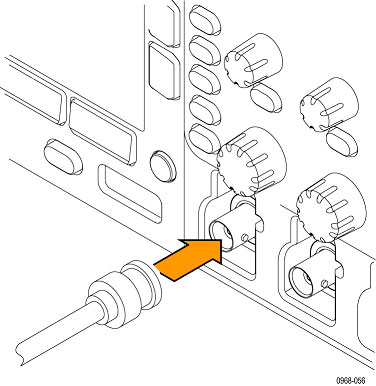

Чтобы наблюдать выходной сигнал генератора сигналов произвольной формы, подключите другой конец кабеля к одному из входных каналов на передней панели осциллографа.
