Описание
Больше информации за счёт большого дисплея осциллографа TBS2074
Цифровой запоминающий осциллограф Tektronix TBS2074 с уникальным, самым большим в этом классе приборов WVGA-дисплеем с диагональю 9 дюймов и 15 горизонтальными делениями не только увеличивает изображение, но и делает его отчётливее.
Длина записи 20 млн. точек позволяет захватывать большие временные окна с более высоким временным разрешением.
Обзор основных функций осциллографа Tektronix TBS2074
TBS2074 - это точные и простые измерения
Функции осциллографа TBS2074 удобны и просты в использовании.

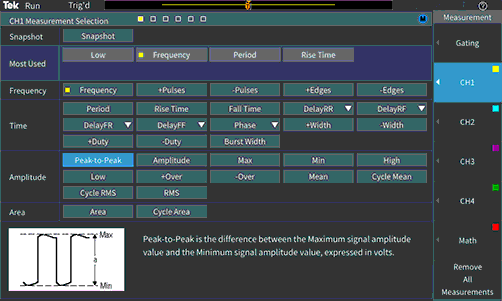

Благодаря 32 автоматическим измерениям, а также курсорным измерениям с выводом показаний рядом с курсором, пользователи могут быстро и более точно протестировать свои устройства.

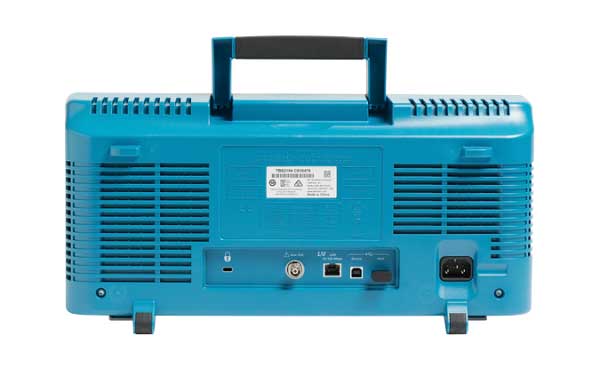

Широкий выбор интерфейсов Tektronix TBS2000
TBS2000 — это первые осциллографы с поддержкой Wi-Fi через аппаратный ключ USB Wi-Fi.
В них также предусмотрены 2 USB хост-порта и 1 совместимый с LXI порт 100-BaseT Ethernet, упрощающие и ускоряющие передачу результатов измерений и совместную работу между коллегами по лаборатории, а также по всему миру.
Входящее в комплект поставки ПО позволяет быстро устанавливать соединение с ПК для передачи экранных изображений и анализа данных.
Больше пробников. Больше вариантов применения.
Интерфейс подключения пробников TekVPI™ работает не только с обычными пробниками с разъёмами BNC, но и с активными пробниками напряжения и токовыми пробниками последнего поколения.
TekVPI обеспечивает связь между осциллографом и новейшими токовыми пробниками и дифференциальными пробниками напряжения, упрощая настройки измерений и расширяя области применения прибора.
Основные преимущества:
- Автоматическая передача в осциллограф коэффициентов масштабирования.
- Отображение на экране осциллографа указаний по использованию пробников, таких как ошибки закрытия клещей, настройки смещений и требования по размагничиванию сердечников.
- Для подачи питания на пробники внешний источник напряжения не требуется.
Характеристики осциллографа TBS2074
| Модель | Полоса | Каналы | Ч-та дискретизации | Объем памяти |
|---|---|---|---|---|
| TBS2072 | 70 МГц | 2 | 1 Гвыб/с | 20 млн. точек |
| TBS2102 | 100 МГц | 2 | 1 Гвыб/с | 20 млн. точек |
| TBS2074 | 70 МГц | 4 | 1 Гвыб/с | 20 млн. точек |
| TBS2104 | 100 МГц | 4 | 1 Гвыб/с | 20 млн. точек |
Настройка осциллографа. Типы запуска
Часть 1. Запуск по фронту
Часть 2. Запуск по ширине импульса / ранту
