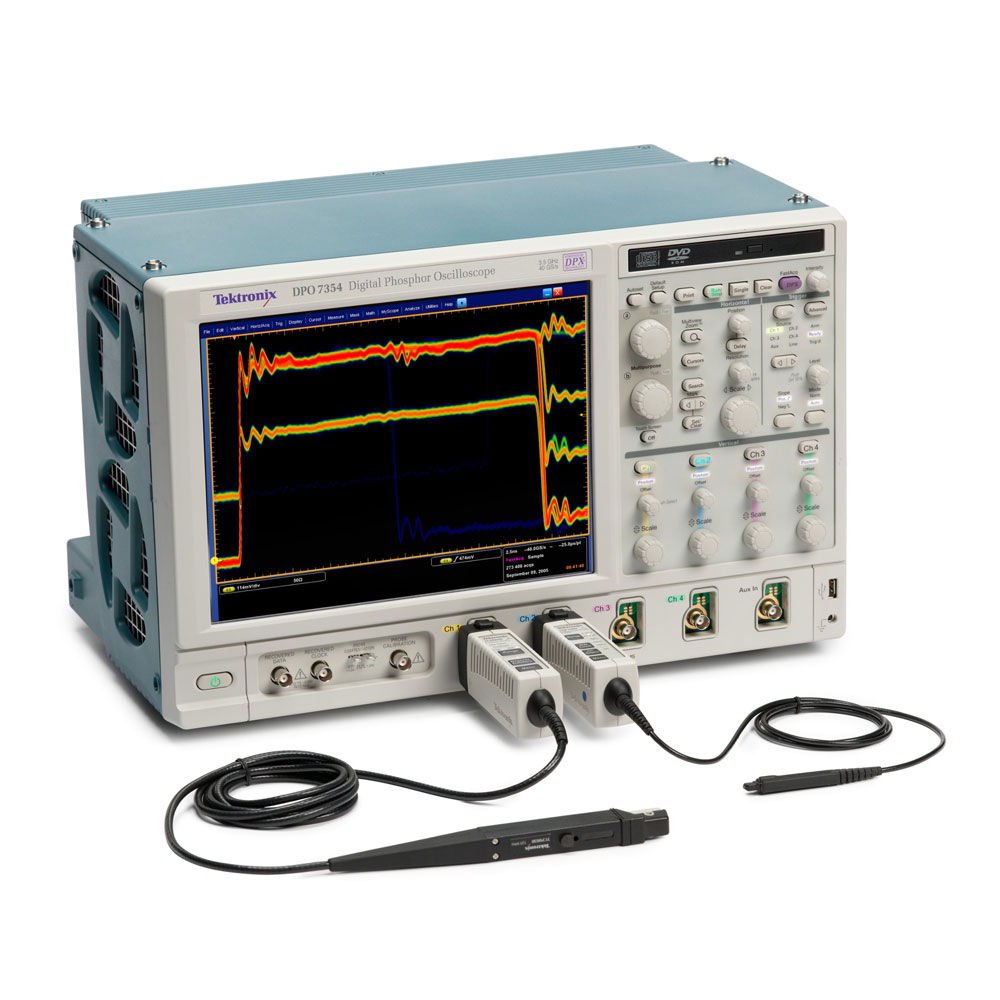

Осциллограф Tektronix DPO7254C 2,5 ГГц, 4 канала

Стандартные инструменты DPO7254C:

• 53 автоматических измерения
• Статистику измерений
• Гистограммы
• Контроль предельных значений
• Расширенный математический анализ осциллограмм

Возможности измерений могут быть расширены за счёт добавления специальных приложений, таких как расширенный анализ джиттера и глазковых диаграмм и анализ широкополосных РЧ-сигналов.

Основные преимущества осциллографов DPO7254C:

• Определение параметров сигналов при помощи набора стандартных инструментов для измерений

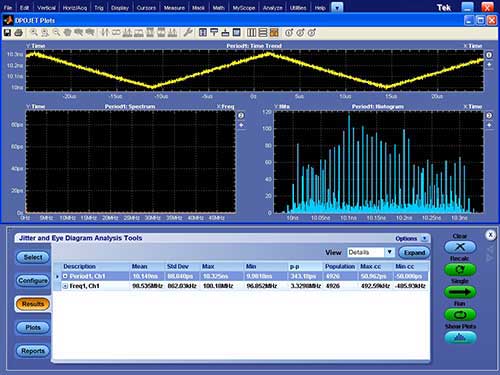

• Расширенный анализ джиттера и тактовых сигналов для определения проблем целостности сигнала и их источников
• ПО SignalVu обеспечивает спектральный анализ и измерение широкополосных сигналов, а также обладает опциями анализа аудиосигналов, сигналов модуляции, импульсных РЧ-сигналов и времени установления
• ПО TekScope Anywhere , позволяющее выполнять измерения и анализ за пределами лаборатории

При помощи систем запуска по событиям (Pinpoint®), визуального запуска и поиска, осциллограф может быстро захватывать аномалии сигналов, в том числе глитчи, ранты, отклонения времени установления/удержания и кодовых комбинаций NRZ для потоков последовательных данных, передаваемых со скоростью до 1,25 Гбит/с.

Преимущества осциллографа DPO7254C:

• Более 1400 комбинаций запуска
• Быстрое определение критериев сложных запусков и поиска по графическим данным в режиме визуального запуска
• Поставляемые в качестве опций системы запуска по сигналам последовательных шин обеспечивают возможности захвата сигналов с распознаванием протокола

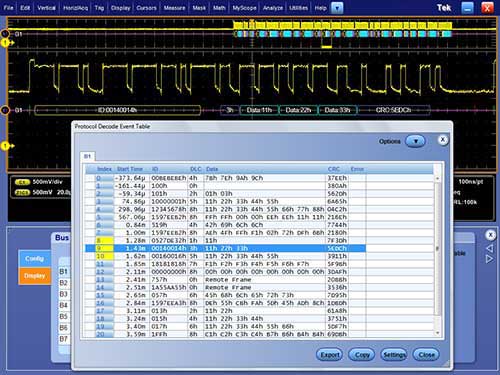

Отладку и проверку соответствия конструкций новейших систем можно упростить при помощи опций декодирования и запуска по сигналам последовательных шин, применяемых для низко- и среднескоростных шин.

Основные преимущества:

• Опции декодирования, запуска по сигналам последовательных шин и анализа для шин I ² C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, MIL-STD-1553B, CAN, LIN и FlexRay
• Пакеты программ для автоматического тестирования на соответствие стандартам для шин USB 2.0, линий Ethernet, HSIC, MOST и BroadR-Reach

В ходе автоматических измерений с выдачей отчётов выполняются простые, повторяемые измерения качества электроэнергии, потерь переключения, магнитных потерь, гармоник и других параметров, необходимых для удовлетворения требований.

Основные преимущества:

• Анализ потерь переключения и области устойчивой работы полевого МОП-транзистора
• Измерения коэффициента мощности и гармоник для предварительной проверки на соответствие IEC61000-3-2
• Измерения потерь во встроенном индукторе и трансформаторе
• Тестирование блока питания с USB-разъёмом на соответствие отраслевому стандарту «Спецификация на зарядные устройства для аккумуляторов с интерфейсом USB2.0», версия 1.1 и стандарту IEC 62684
