Описание

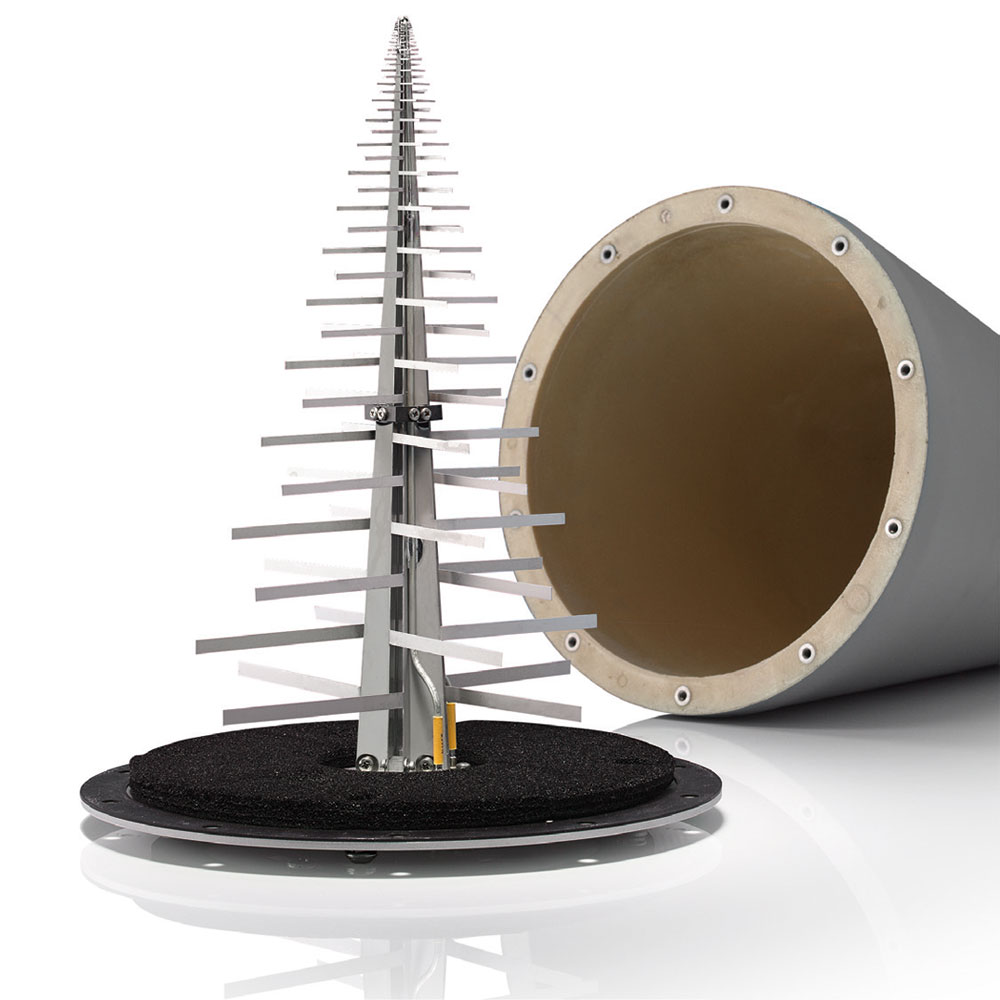

Логопериодическая направленная антенна Rohde & Schwarz HL024A1 с перекрестными элементами антенны пригодна для приема сигналов с горизонтальной и вертикальной поляризацией.
Ее также можно использовать как передающую антенну малой мощности. Антенну HL024A1 дополнительно можно использовать в качестве облучателя для направленной СВЧ-антенны AC008.
Логопериодическая направленная антенна Rohde & Schwarz HL024S1 имеет идентичную конструкцию и может использоваться в качестве облучателя систем направленных СВЧ-антенн AC090 – AC300.
Рекомендуемые принадлежности (не требуется для AC090 – AC300)
- СВЧ-кабель, 5 м, AC008W2
- СВЧ-кабель, 10 м, AC008W2
- Адаптер HL025Z1 для HZ-1
- Деревянный штатив HZ-1
Характеристики антенны HL024A1/S1
| Диапазон частот | Поляризация | Входное сопротивление | КСВН | Коэффициент усиления | ВЧ разьём | Средняя наработка на отказ |
|---|---|---|---|---|---|---|
| 1 - 18 ГГц | горизонтальная, вертикальная или линейная | 50 Ом | < 2.5 | 7 дБи (тип.) | 2 x SMA female | > 150 000 ч. |
