Источник-измеритель Keithley 2614B; 10 А, 200 В, 2 канала

Keithley 2614B — это 2-х канальная модель серии источников-измерителей (SMU) Keithley 2600B с широким динамическим диапазоном и двумя полностью изолированными каналами.

Каждый канал с выходной мощностью 40 Вт может быть сконфигурирован как источник или измеритель с разрешением 6½ разрядов, измеряющий ток от 10 А (импульсные) до 0,1 фА и напряжение от 200 В до 100 нВ при длительности импульса до 100 мкс источника, устанавливаемого при 0,1 % от заданного значения.

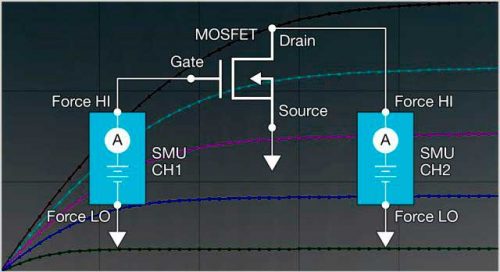

Упрощение тестирования полевых транзисторов за счёт применения прибора 2600B

Основные преимущества:

• До 2 каналов без дополнительного места под приборы
• Огромный динамический диапазон по напряжению и току
• Высокоточные импульсы длиной 100 мкс расширяют возможности производственных испытаний напряжением постоянного тока

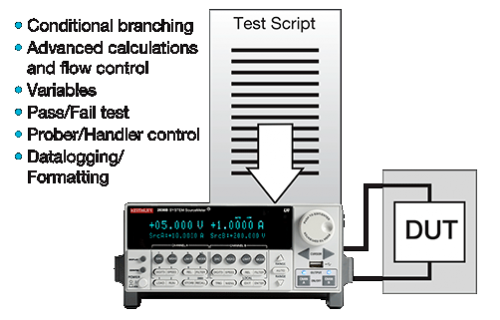

Технология использования сценариев тестирования  позволяет встраивать и запускать сценарии тестирования на источнике-измерителе для достижения самой высокой в отрасли производительности измерений.

Основные преимущества:

• Исключение требующей много времени передачи данных по шинам от и до ПК
• Усовершенствованные процессы обработки данных и контроля потоков
• Легко перестраиваемое управление блоком датчиков/блоком установки

Технология TSP-Link позволяет увеличить количество каналов до 64 для высокоскоростного одновременного тестирования каждого вывода отдельным каналом источника-измерителя без применения процессорной стойки.

Основные преимущества:

• Поддержка времени синхронизации каналов менее 500 нс
• Использование до 32 источников-измерителей или 64 независимых каналов источников-измерителей
• Простота изменения конфигурации при изменении тестовых требований

Благодаря уникальной разрешающей способности — 0,1 фА (10−16) в самом низком диапазоне до 100 пА, источники-измерители Keithley  существенно упрощают определение характеристик устройств со сверхнизкими токами и ускоряют их внедрение.

Основные преимущества Keithley 2614B:

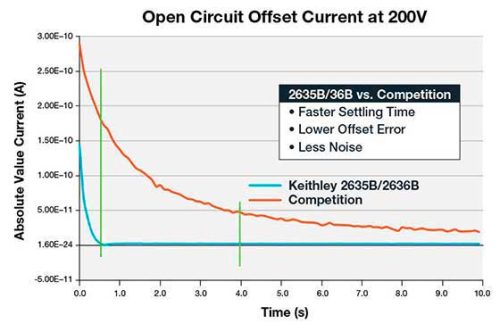

• В 7 раз меньшее времени установления в самом низком диапазоне измерения тока
• Наименьшая на рынке разрешающая способность по току
• Прямое подключение через триаксиальный кабель упрощает настройку

Методический учебный центр изучения источников-измерителей собрал в одном, удобном для доступа месте массу информации об источниках-измерителях Keithley и других продуктах. Компания Tektronix даёт ссылки на самые разные материалы, касающиеся областей применения и отраслей промышленности.

Просмотреть все учебные пособия по источникам-измерителям

Нужно более бюджетное решение? Обратите внимание на младшую серию — Keithley 2400.
