Описание

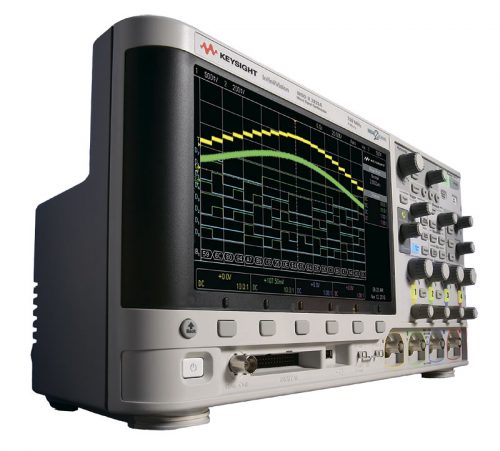

Ваш новый осциллограф: DSOX2024A
- Осциллографы InfiniiVision 2000X имеют большой дисплей с диагональю 21,6 см
- 5 приборов в одном: Осциллограф; Осциллограф смешанных сигналов (MSO); Встроенный генератор сигналов стандартной формы WaveGen; Анализатор протоколов последовательных шин; Встроенный цифровой мультиметр
- Возможность модернизации: Расширение полосы пропускания; Глубины памяти; Добавление измерительных приложений; Цифровых каналов и генератора WaveGen
Удалённое управление осциллографами InfiniiVision 2000X

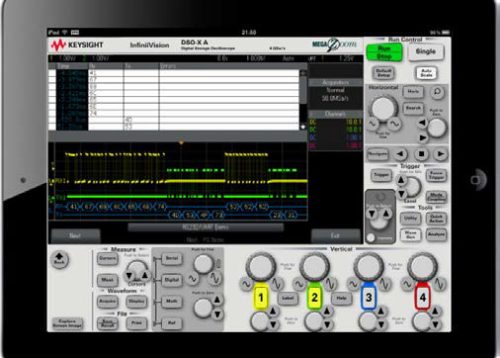

Помимо стандартной виртуальной панели VNC для удаленного управления с помощью веб-браузера на ПК, осциллографы InfiniiVision серии X поддерживают удаленное управление с планшетных компьютеров.

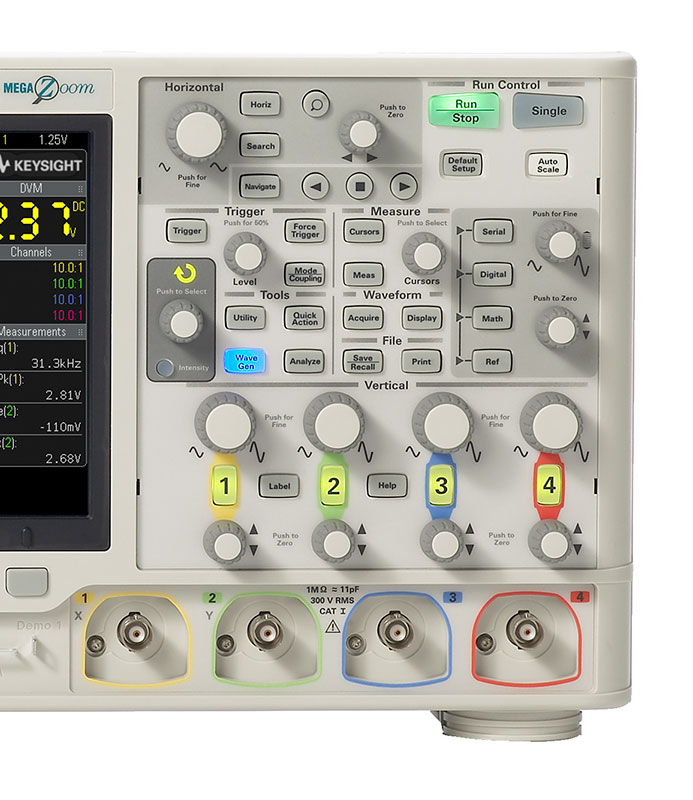

Виртуальная передняя панель для планшетных компьютеров выглядит и работает аналогично реальной передней панели осциллографа.
С помощью виртуальной панели можно настраивать осциллограф, сохранять/загружать файлы с данными настроек и осциллограммами, получать изображения экрана и многое другое.
Конфигурация осциллографов
Серия включает в себя цифровые осциллографы (DSO) и осциллографы смешанных сигналов (MSO).
Модели DSO:
- DSOX2002A
- DSOX2004A
- DSOX2012A
- DSOX2014A
- DSOX2022A
- DSOX2024A
Модели MSO:
- MSOX2002A
- MSOX2004A
- MSOX2012A
- MSOX2014A
- MSOX2022A
- MSOX2024A
Самая высокая скорость обновления сигналов

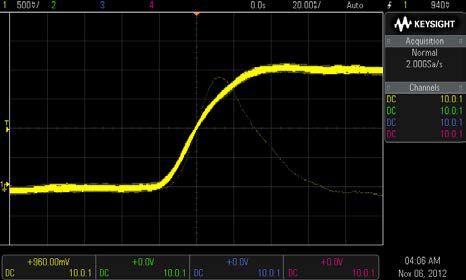

В осциллографах InfiniiVision серии 2000X используется разработанная компанией Keysight технология MegaZoom IV на основе специализированной интегральной микросхемы, которая обеспечивает скорость обновления сигналов на экране до 200 000 осциллограмм в секунду.
Такая скорость позволяет рассмотреть все детали сигнала и обнаружить редко появляющиеся аномалии в большом временном окне.
Доступные модели серии InfiniiVision 2000X
| Модель | Полоса | Каналы | Память | Дискретизация |
|---|---|---|---|---|
| DSOX2002A | 70 МГц | 2 | 1 млн. точек | 2 Гвыб./с |
| DSOX2012A | 100 МГц | 2 | 1 млн. точек | 2 Гвыб./с |
| DSOX20022A | 200 МГц | 2 | 1 млн. точек | 2 Гвыб./с |
| DSOX2004A | 70 МГц | 4 | 1 млн. точек | 2 Гвыб./с |
| DSOX2014A | 100 МГц | 4 | 1 млн. точек | 2 Гвыб./с |
| DSOX2024A | 200 МГц | 4 | 1 млн. точек | 2 Гвыб./с |
| MSOX2002A | 70 МГц | 2+8 | 1 млн. точек | 2 Гвыб./с |
| MSOX2012A | 100 МГц | 2+8 | 1 млн. точек | 2 Гвыб./с |
| MSOX2022A | 200 МГц | 2+8 | 1 млн. точек | 2 Гвыб./с |
| MSOX2004A | 70 МГц | 4+8 | 1 млн. точек | 2 Гвыб./с |
| MSOX2014A | 100 МГц | 4+8 | 1 млн. точек | 2 Гвыб./с |
| MSOX2024A | 200 МГц | 4+8 | 1 млн. точек | 2 Гвыб./с |
