Анализатор цепей Keysight PNA до 120 ГГц

Цена: Цена по запросу

Ключевые особенности

Один прибор способен заменить целые приборные стойки и стеллажи с аппаратурой, что позволяет упростить измерительную систему
Диапазон частот до 1,5 ТГц при использовании опциональных модулей расширения
Повышение производительности тестирования благодаря самой универсальной и гибкой измерительной платформе
Сокращение времени тестирования за счет самого широкого в мире набора измерительных приложений
Более точное определение характеристик линейных и нелинейных устройств с использованием усовершенствованной функции коррекции ошибок
Более быстрое получение подробной информации о характеристиках компонентов благодаря мультисенсорному дисплею и интуитивно понятному пользовательскому интерфейсу

Описание

Непревзойденное качество измерений

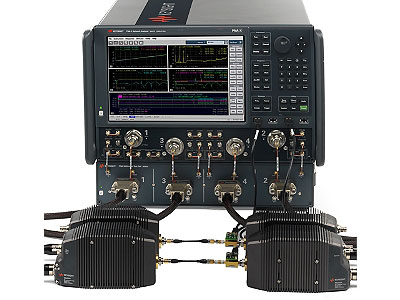

Диапазон частот анализаторов цепей серий PNA и PNA-X может быть расширен до 1,5 ТГц при использовании модулей расширения частотного диапазона
Выберите анализатор цепей любой из трех серий семейства PNA — и вы получите оптимальное сочетание быстродействия, высоких характеристик и цены
В ходе исследований и разработок векторные анализаторы цепей PNA обеспечивают такой уровень достоверности измерений, который помогает значительно повысить качество разрабатываемых изделий
В процессе производства векторные анализаторы цепей PNA позволяют добиться роста производительности тестирования и стабильности измерений, что дает возможность выпускать более конкурентоспособную продукцию
В каждом векторном анализаторе цепей компании Keysight воплощен наш богатый опыт по выполнению измерений линейных и нелинейных характеристик электронных устройств

Выберите нужный уровень производительности

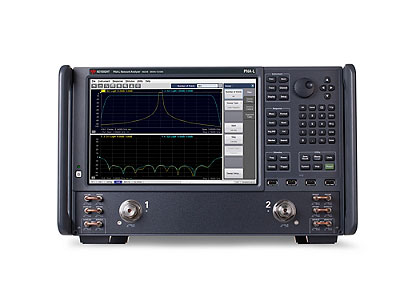

PNA-L: анализаторы цепей общего назначения
PNA: высокопроизводительные анализаторы цепей, которые соответствуют вашему бюджету

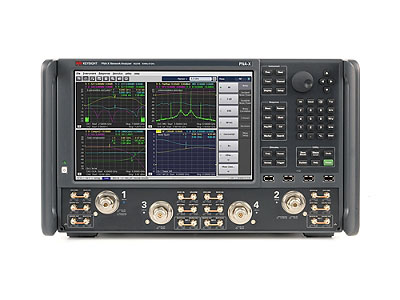

PNA-X: самые универсальные и гибкие анализаторы цепей СВЧ-диапазона для измерения параметров активных устройств за одно подключение

Определение характеристик устройств миллиметрового диапазона с высокой точностью и надежностью

Обеспечение высочайшей точности измерений в диапазоне частот от 900 Гц до 120 ГГц
Расширение межкалибровочного интервала за счет лучших в отрасли показателей по температурной стабильности
Сокращение времени тестирования с нескольких дней до часов

Доступные модели

Модель	Максимальная частота	Динамический диапазон	Выходная мощность	Гармоники	Серия анализаторов цепей
N5247B	67 ГГц	129 дБ	13 дБм	–60 дБн	Наиболее функциональный анализатор цепей PNA-X
N5245B	50 ГГц	124 дБ	13 дБм	–60 дБн
N5244B	43,5 ГГц	124 дБ	13 дБм	–60 дБн
N5242B	26,5 ГГц	127 дБ	13 дБм	–60 дБн
N5241B	13,5 ГГц	127 дБ	13 дБм	–60 дБн
N5249B	8,5 ГГц	127 дБ	13 дБм	–60 дБн
N5227B	67 ГГц	128 дБ	13 дБм	–60 дБн	Анализатор цепей высшего класса серии PNA
N5225B	50 ГГц	127 дБ	13 дБм	–60 дБн
N5224B	43,5 ГГц	127 дБ	13 дБм	–60 дБн
N5222B	26,5 ГГц	127 дБ	13 дБм	–21 дБн
N5221B	13,5 ГГц	127 дБ	13 дБм	–19 дБн
N5235B	50 ГГц	122 дБ	6 дБм	–33 дБн	Экономичный анализатор цепей серии PNA-L
N5234B	43,5 ГГц	122 дБ	13 дБм	–33 дБн
N5232B	20 ГГц	133 дБ	13 дБм	–18 дБн
N5231B	13,5 ГГц	133 дБ	13 дБм	–18 дБн
N5239B	8,5 ГГц	133 дБ	13 дБм	–18 дБн
