Описание
Tektronix MSO2014B - быстрое обнаружение проблем
Осциллограф Tektronix MSO2014B позволяет тестировать узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин.
Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке.
При этом FilterVu отфильтровывает нежелательный шум, пропуская глитчи.
Обзор базовых функций осциллографа

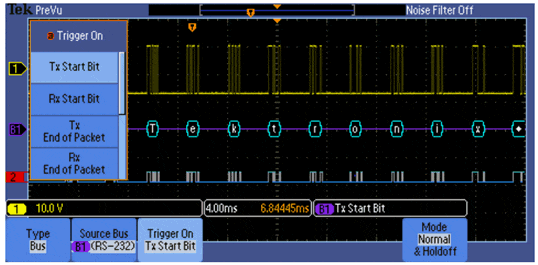

Декодирование шин с Tektronix MSO2014B - проще простого!
Автоматическое декодирование данных последовательных шин с помощью осциллографов Tektronix DPO / MSO позволяет снизить количество ошибок и сэкономить время.
Кроме того, дополнительно поставляемые модули запуска по сигналам и декодирования данных последовательных шин обеспечивают автоматический запуск по содержимому конкретных пакетов с последующим отображением данных в виде аналоговых осциллограмм или окна показаний шины для быстрого анализа.
Возможна также дополнительная поставка модулей для распространённых автомобильных последовательных шин, шин встраиваемых систем и компьютерных шин.

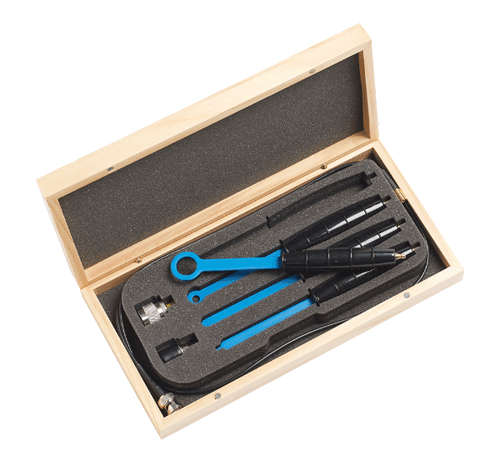

Интерфейс для пробников TekVPI
Благодаря интерфейсу TekVPI для пробников, осциллографы можно использовать для выполнения широкого круга задач, не беспокоясь о коэффициентах масштабирования.
Воспользуйтесь широким спектром активных пробников и токовых пробников, автоматически передающих на прибор коэффициенты масштабирования, простой опцией выравнивания задержек и возможностью передачи данных с пробников на дисплей осциллографа MSO2012B (или любого другого этой серии).
Простая отладка устройств со смешанными сигналами
Отладка устройств со смешанными сигналами выполняется при помощи 4 аналоговых и 16 цифровых каналов с временной корреляцией.
Подключение тестируемого устройства и отслеживание сигналов можно упростить, если добавить логический пробник P6316 к осциллографам MSO2002B.
Основные преимущества:
- 16 полностью интегрированных каналов с частотой дискретизации 1 Гвыб/с.
- Удобные и простые функции логического анализатора.
- Возможность запуска и декодирования параллельных и последовательных шин.
- Удобная визуализация за счёт группировки сигналов и цветового кодирования.
Характеристики осциллографа Tektronix MSO2014B
| Модель | Полоса | Каналы | Ч-та дискретизации | Объем памяти | Цифровые канала |
|---|---|---|---|---|---|
| DPO2002B | 70 МГц | 2 | 1 Гвыб/с | 1 млн. точек | |
| DPO2004B | 70 МГц | 4 | 1 Гвыб/с | 1 млн. точек | |
| DPO2012B | 100 МГц | 2 | 1 Гвыб/с | 1 млн. точек | |
| DPO2014B | 100 МГц | 4 | 1 Гвыб/с | 1 млн. точек | |
| DPO2022B | 200 МГц | 2 | 1 Гвыб/с | 1 млн. точек | |
| DPO2024B | 200 МГц | 4 | 1 Гвыб/с | 1 млн. точек | |
| MSO2002B | 70 МГц | 2 | 1 Гвыб/с | 1 млн. точек | 16 |
| MSO2004B | 70 МГц | 4 | 1 Гвыб/с | 1 млн. точек | 16 |
| MSO2012B | 100 МГц | 2 | 1 Гвыб/с | 1 млн. точек | 16 |
| MSO2014B | 100 МГц | 4 | 1 Гвыб/с | 1 млн. точек | 16 |
| MSO2022B | 200 МГц | 2 | 1 Гвыб/с | 1 млн. точек | 16 |
| MSO2024B | 200 МГц | 4 | 1 Гвыб/с | 1 млн. точек | 16 |
