MSO5 АЦП 12 бит

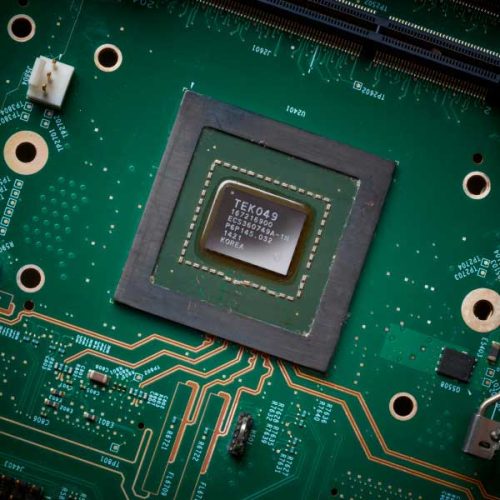

Осциллограф MSO5 позволяет рассмотреть и измерить мельчайшие детали малых сигналов, даже если они накладываются на большие сигналы. Высокое разрешение по вертикали — до 16 бит — обеспечивают 12-битные аналого-цифровые преобразователи с усовершенствованной технологией обработки цифровых сигналов.
Обновление осциллографов MSO5. Режимы Visual Trigger и тестирование по маске.
Осциллограф MSO5 полностью модернизируем
Эксплуатационные характеристики
- Полоса пропускания до 2 ГГц
- Длина записи до 125 млн точек
Цифровые входы
- Логические пробники TLP058, каждый с 8 цифровыми каналами
Операционная система
- Добавление ОС Windows для работы осциллографа с программным обеспечением ПК
Генерация сигналов
- Добавление встраиваемого генератора сигналов произвольной формы/функций
Расширенный анализ
- Поддержка функции декодирования последовательных сигналов и запуска для таких распространённых шин, как I 2.0 C, SPI, USB 2, Ethernet, CAN, LIN и пр.
- Автоматическое тестирование на соответствие стандартам для автомобильной электроники Ethernet и USB 2.0
- Расширенный анализ джиттера
- Автоматические измерения источников питания
Tektronix MSO5 - это новый стандарт
Большой размер изображения и полное управление осциллографом MSO5 с помощью сенсорного дисплей с диагональю 15,6 дюйма и высоким разрешением. При помощи ёмкостного сенсорного дисплея с управлением жестами, кнопок и ручек управления на передней панели или с помощью мыши можно измерять параметры и анализировать множество сигналов без поиска по меню.
Новые опции и дополнения делают лучший осциллограф еще лучше
Новые опции
Тестирование на соответствие 100/1000BASE-T Ethernet
Бесплатное обновление прибора с дополнительными возможностями анализа
-
- Bode Plot and Power Supply Rejection Ratio Measurements using built-in Arbitrary/Function Generator (option 5-AFG) added to Advanced Power Measurement and Analysis (option 5-PWR)
- Eye diagram mask testing added to Advanced Jitter Analysis (option 5-DJA)
Бесплатно при обновлении прошивки прибора
Adds new stack/overlay mixed display mode
Уже есть MSO5? Обновите сейчас!
СКАЧАТЬ ПРОШИВКУMSO58 - до 8 аналоговых каналов!

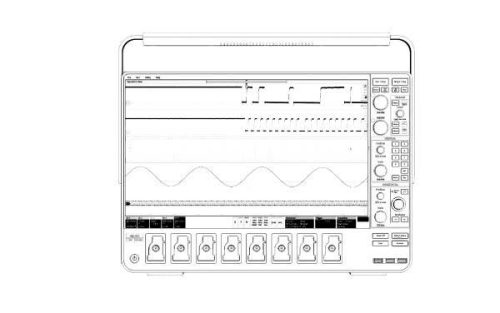

Прибор поставляется с 4, 6 или 8 входами FlexChannel. Каждый вход можно использовать для получения и отображения 1 аналогового сигнала с высоким разрешением или 8 цифровых логических сигналов — просто путём замены пробника.
Конфигурации приборов:
MSO54 — 4 канала
MSO54-5-BW-350 350 МГц
MSO54-5-BW-500 500 МГц
MSO54-5-BW-1000 1 ГГц
MSO54-5-BW-2000 2 ГГц
MSO56 — 6 каналов
MSO56-5-BW-350 350 МГц
MSO56-5-BW-500 500 МГц
MSO56-5-BW-1000 1 ГГц
MSO56-5-BW-2000 2 ГГц
MSO58 — 8 каналов
MSO58-5-BW-350 350 МГц
MSO58-5-BW-500 500 МГц
MSO58-5-BW-1000 1 ГГц
MSO58-5-BW-2000 2 ГГц
Комплектация осциллографа Tektronix MSO
- По одному пассивному пробнику для каждого входного канала:
- TPP0500B (500 МГц) при выборе полосы пропускания 350 или 500 МГц
- TPP1000 (1 ГГц) при выборе полосы пропускания 1 или 2 ГГц
- Гарантия 1 год на пробники, включенные в комплект поставки
- Гарантия 3 года на прибор
- Мышь, шнур питания и передняя крышка с присоединенной сумкой для принадлежностей
- В печатном руководстве по установке описаны меры техники безопасности и основные операции
- Полная интегрированная справка в Интернете
- Отслеживаемый сертификат
Доступные модели осциллографа MSO5
| Модель | Полоса | Каналы | Ч-та дискретизации | Объем памяти | Цифровые каналы | Выход генератора |
|---|---|---|---|---|---|---|
| MSO54 | От 350 МГц до 2 ГГц | 4 | 6,25 Гвыб/с | 62,5 - 125 млн. точек | До 32 | 1 (опция) |
| MSO56 | От 350 МГц до 2 ГГц | 6 | 6,25 Гвыб/с | 62,5 - 125 млн. точек | ||
| MSO58 | От 350 МГц до 2 ГГц | 8 | 6,25 Гвыб/с | 62,5 - 125 млн. точек |
Доступные опции
| Опция | Описание |
|---|---|
| SUP5-AFG | Генератор стандартных функций и произвольных сигналов |
| SUP5-DVM | Цифровой вольтметр (бесплатно при регистрации) |
| SUP5-RL-125M | Увеличение памяти до 125 млн. точек |
| SUP5-WIN | ОС Windows с SSD диском |
| SUP5-SRAERO | Запуск и анализ сигналов последовательных шин для аэрокосмической промышленности (MIL-STD-1553, ARINC429) |
| SUP5-SRAUDIO | Запуск и анализ сигналов последовательных аудиошин (I2S, LJ, RJ, TDM) |
| SUP5-SRAUTO | Запуск и анализ сигналов последовательных шин автомобильных систем (CAN, CAN FD, LIN, FlexRay) |
| SUP5-SRAUTOSEN | Последовательная синхронизация и анализ (SENT) для автомобильных датчиков |
| SUP5-SRCOMP | Запуск и анализ сигналов компьютерных последовательных шин (RS-232/422/485/UART) |
| SUP5-SREMBD | Запуск и анализ сигналов последовательных шин встроенных систем (I2C, SPI) |
| SUP5-SRENET | Запуск по сигналам последовательных шин и анализ интерфейса Ethernet (10Base-T, 100Base-TX) |
| SUP5-SRI3C | Декодирование и анализ сигналов с шин MIPI I3C |
| SUP5-SRPM | Модуль анализа и запуска последовательной шины управления электропитанием (SPMI) |
| SUP5-SRUSB2 | Запуск и анализ сигналов последовательных шин USB 2.0 |
