RSA513A - USB анализатор спектра Tektronix 13 ГГц

Описание

Производительность анализатора RSA513A

Анализаторы спектра RSA513A имеют производительность, соответствующую представленным на рынке обычным анализаторам спектра среднего уровня.

Но благодаря свипированию частоты в реальном времени и повышению в 4 раза скорости сканирования, которые отличают этот прибор от других анализаторов спектра, они уверенно обнаруживает важные сигналы и существенно сокращает сроки выполнения заданий.

Сравнение RSA500A и Keysight FieldFox

Сравнение RSA500A и R&S FSH

Сравнение RSA500A и Anritsu Spectrum Master

Сравнение RSA507A и R&S FSH

Что только мы не делали с анализаторами Tektronix RSA500A… А они не ломаются!

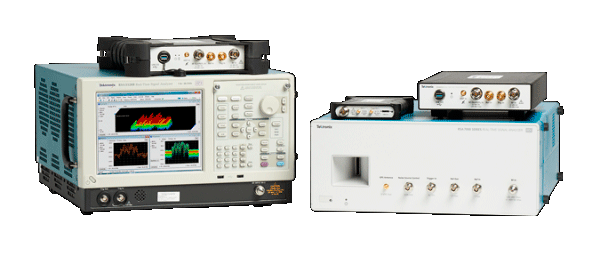

Семейство анализаторов спектра Tektronix RSA

Мощный и интуитивный анализатор RSA

Приборы серии RSA500A работают под управлением того же ПО SignalVu® , которое используется во всей линейке анализаторов спектра реального времени компании Tektronix.

При этом они обеспечивают неограниченный доступ к расширенным возможностям измерений и анализа, результаты которых можно сохранить, отобразить в требуемой форме или передать коллегам.

Дополнительно предлагаются 26 программных пакетов, охватывающих общий анализ модуляции, анализ импульсных сигналов, сигналов Bluetooth 5 и коммерческих беспроводных систем.

Сокращение времени работы на объекте с RSA513A

Благодаря встроенным трекинг генератору для проверки радиокомпонентов и приёмнику GPS для определения и нанесения на карту расположения источника сигналов, RSA513A значительно упрощает тестирование в полевых условиях.

Оптимизированные под приложения программные опции для анализа векторных сигналов, измерений импульсных сигналов,предварительного тестирования на соответствие требованиям по ЭМП/ЭМС , обнаружения опасности радиационного поражения (RADHAZ) помогают упростить анализ сигналов.

Опция картографии для анализаторов Tektronix RSA507A

Скорость свипирования анализаторов RSA500 VS основные конкуренты

Скорость свипирования анализаторов RSA500A VS R&S FSH

Скорость свипирования анализаторов RSA500A VS Keysight FieldFox N9918A

Доступные модели серии RSA500A

Модель	Диапазон частот	Полоса захвата	POI	Вес	SFDR (тип.)
RSA503A	9 кГц - 3,0 ГГц	40 МГц	100 мкс	2.99 кг с батареей	70 дБн
RSA507A	9 кГц - 7,5 ГГц	40 МГц	100 мкс	2.99 кг с батареей	70 дБн
RSA513A	9 кГц - 13,6 ГГц	40 МГц	100 мкс	2.99 кг с батареей	70 дБн
RSA518A	9 кГц - 18,0 ГГц	40 МГц	100 мкс	2.99 кг с батареей	70 дБн

Документация

Техническое описание

Рук-во пользователя

Рук-во пользователя на русском языке

Метрология

Описание типа

Свидетельство

Сравнение

	Tektronix RSA500	Keysight N99xxA	R&S FSH/FPH	Anritsu Spectrum Master	RSA306B
Диапазон частот	от 9 кГц до 18 ГГц	N9915A: от 100 кГц до 9 ГГц (другие модели – до 50 ГГц)	FSH: от 9 кГц до 20 ГГц FPH: от 5 кГц до 5 ГГц	От 9 кГц до 43 ГГц	От 9 кГц до 6,2 ГГц
Полоса обзора	40 МГц	10 МГц	20 МГц	15 МГц	40 МГц
Динамический диапазон (от среднего уровня собственных шумов DANL до макс. входного знач.)	От –161 до +33 дБм	От –153 до +27 дБм	От –163 до +30 дБм	От –164 до +33 дБм	От –160 до +23 дБм
Фазовый шум (центральная частота 1 ГГц, смещение 10 кГц)	–94 дБн/Гц	–106 дБн/Гц	–105 дБн/Гц при сдвиге несущей, равном 30 кГц	–108 дБн/Гц	–84 дБн/Гц
Реальное время	Да	Да	Нет	Нет	Да
Времена развертки для поиска сигналов с низким уровнем (–120 дБм)	9 с (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц)	11,4 мин (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц)	FSH: 36 с (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц)	3 мин (разрешение полосы пропускания 1 кГц, свипирование в диапазоне 6 ГГц, режим Fast [быстрый]) >1 часа (разрешение полосы пропускания 1 кГц, свипирование в диапазоне 7,5 ГГц, режим Performance)	9 с (разрешение полосы пропускания 1 кГц, развертка 7,5 ГГц)
Испытание кабеля/антенны: измерения КСВН, динамического следящего фильтра, потерь на отражение	Да, до 18 ГГц	Да	Да	Да, до 20 ГГц	Нет
Возможности анализа широкополосного векторного сигнала	Да – 40 МГц	Нет	FSH: нет – 10 МГц FPH: нет	Нет	Да – 40 МГц
Регистрация и воспроизведение сигнала	Спектр, спектрограмма и сигналы IQ для полного анализа	Только спектр и спектрограмма	Только спектр и спектрограмма	Только спектр и спектрограмма	Спектр, спектрограмма и сигналы IQ для полного анализа
Ударопрочный	MIL-PRF-28800F, класс 2	MIL-PRF-28800F, класс 2	MIL-PRF-28800F, класс 2	MIL-PRF-28800F, класс 2	MIL-PRF-28800F, класс 2
Время работы от батареи	5 часов — прибор; До 8 часов — Toughpad	3,5 часа	FSH: 4 часа FPH: 8 часов	3 часа	USB 3.0
Масса	1,1 кг; 2,4 фунта — Toughpad 3,2 кг; 7 фунтов — прибор	N9952A: 3,2 кг; 7,1 фунта N9918A: 3,0 кг; 6,6 фунта	FFSH: 3 кг; 6,6 фунта FPH: 2,5 кг; 5,5 фунта	3,7 кг; 8,5 фунта	1,1 кг; 2,4 фунта — Toughpad 0,73 кг; 1,3 фунта — прибор
Габариты	2,65″ x 11,78″ x 10,68″	292 x 188 x 72 мм (11,5 x 7,4 x 2,8 дюйма)	7,6 × 11,8 × 2,7 дюйма (5,7 дюйма)	315 x 211 x 77 мм, (12,4 x 8,3 x 3,0 дюйма)	1,2″ x 7,5″ x 5″

Комплект поставки

USB кабель (2 метра)
Коннектор типа А-А
Наплечник
Сумка для переноски
Защитные колпачки для разъёмов
Инструкция по эксплуатации
Батарея питания WFM200BA
Кабель питания
AC адаптер для кабеля питания
Флешка с ПО SignalVu
Гарантия 3 года
