Описание
R&S® SMB-B112 — это компактный и универсальный генератор сигналов ВЧ и СВЧ от компании Rohde & Schwarz с диапазоном частот 100 кГц — 12.75 ГГц, который обеспечивает:
- Превосходную чистоту спектра
- Высокую выходную мощность
Кроме того следует отметить удобство работы, разнообразные функциональные возможности и низкую стоимость владения генератора. Диапазон частот генератора Rohde & Schwarz SMB100 можно легко расширить с помощью умножителя частоты R&S SMZ.
Особенности генератора сигналов R&S® SMB-B112

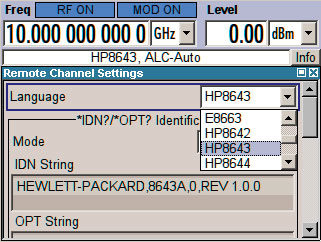

Эмуляция приборов других производителей

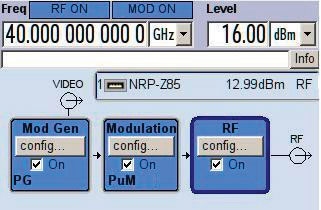

Сигнал с импульсной модуляцией, измеренный с помощью датчика мощности NRP-Z85

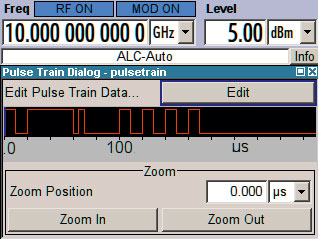

Диаграмма построения пачек импульсов

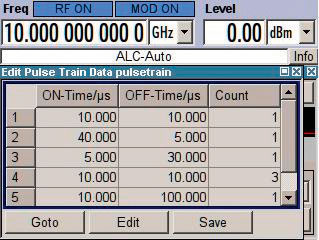

Создание и редактирование пачек импульсов генератором R S SMB100A
Самая высокая в своём классе выходная мощность
- Номинальная выходная мощность >+18 дБмВт в широком диапазоне частот от 1 МГц до 12,75 ГГц
- Максимальное значение уровня +25 дБмВт в диапазоне частот до 12 ГГц, +16 дБмВт в диапазоне частот до 40 ГГц

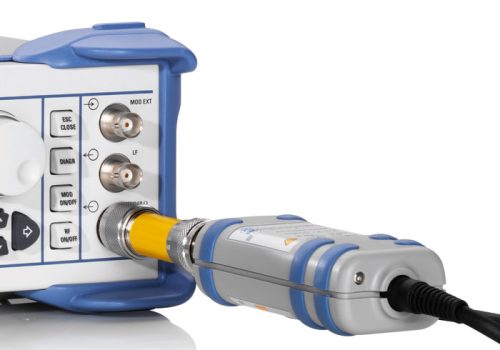

Генератор сигналов SMB100A с датчиком мощности R&S®NRP-Z92
Характеристики генератора R&S® SMB-B112
| Модель | Диапазон частот | Время установки ч-ты, SCPI | Выходная мощность | Однополосный фазовый шум, отстройка 20 кГц |
|---|---|---|---|---|
| SMB-B101 | от 9 кГц до 1,1 ГГц | < 3 мс | +18 дБм | –128 дБн (тип.) |
| SMB-B102 | от 9 кГц до 2,2 ГГц | < 3 мс | +18 дБм | –128 дБн (тип.) |
| SMB-B103 | от 9 кГц до 3,2 ГГц | < 3 мс | +18 дБм | –128 дБн (тип.) |
| SMB-B106 | от 9 кГц до 6 ГГц | < 3 мс | +18 дБм | –128 дБн (тип.) |
| SMB-B112/SMB-B112L | от 100 кГц до 12,75 ГГц | < 3 мс | +18 дБм | –128 дБн (тип.) |
| SMB-B120/SMB-B120L | от 100 кГц до 20 ГГц | < 3 мс | +16 дБм | –128 дБн (тип.) |
| SMB-B131 | от 100 кГц до 31,8 ГГц | < 3 мс | +19 дБм | –128 дБн (тип.) |
| SMB-B140/SMB-B140L/SMB-B140N | от 100 кГц до 40 ГГц | < 3 мс | +19 дБм | –128 дБн (тип.) |
Доступные опции для генераторов R&S®SMB100A
- OCXO reference oscillator R&S®SMB-B1 1407.3005.02
- OCXO reference oscillator, high performance R&S®SMB-B1H 1407.3070.02
- Harmonic filter option 150 MHz to 20 GHz (only available with R&S®SMB-B120/-B120L) R&S®SMB-B25 1407.1660.02 150 MHz to 40 GHz
(only available with R&S®SMB-B131/-B140/-B140N/-B140L) R&S®SMB-B26 1407.1760.02 - Reverse power protection (only available with R&S® SMB-B112 /-B112L) R&S®SMB-B30 1407.1160.02
- High power option 50 MHz to 20 GHz (only available with R&S®SMB-B120/-B120L) R&S®SMB-B31 1407.1260.02 50 MHz to 40 GHz (only available with R&S®SMB-B131/-B140/-B140N/-B140L) R&S®SMB-B32 1407.1360.02
- Pulse modulator for R&S®SMB-B112/-B112L/-B120/-B120L/-B131/-B141/-B140/-B140N/-B140L R&S®SMB-K21 1407.3811.02
- Pulse generator R&S®SMB-K23 1407.3786.02
- Pulse train R&S®SMB-K27 1407.3828.02
- 19″ rack adapter R&S®ZZA-S234 1109.4493.00
- Power sensor, 9 kHz to 6 GHz, for levels up to 33 dBm; incl. USB adapter cable R&S®NRP-Z92 1171.7005.42
- Power sensor, DC to 40 GHz, for levels up to 20 dBm R&S®NRP-Z55 1138.2008.03
- Power sensor, 10 MHz to 18 GHz, for levels up to 33 dBm R&S®NRP-Z22 1137.7506.02
- Keyboard with USB interface (US character set) R&S®PSL-Z2 1157.6870.04
- Mouse with USB interface, optical R&S®PSL-Z10 1157.7060.03
- USB adapter for R&S®NRP-Zxx power sensors R&S®NRP-Z4 1146.8001.02
- USB serial adapter for RS-232 remote control R&S®TS-USB1 6124.2531.00
