Генераторы сигналов AWG70000B

Компания Tektronix объединила подключаемые модули для создания сигналов определённых форм для имеющихся генераторов сигналов произвольной формы AWG70000.

Среди поддерживаемых областей применения : моделирование (эмуляция) любых сценариев и сред реального мира для мониторинга электромагнитных волн, радиолокационных приёмников с сигналами помех, фазированных антенных решеток и MIMO.

Прибор с разрешением 10 бит и выбором частоты дискретизации до 50 Гвыб/с позволяет осуществлять эмуляцию среды со сложными сигналами, воспроизводить интересующие сигналы и генерировать высокоточные тестовые сигналы — и всё это с малой амплитудой вектора ошибок и низким уровнем шума.

Генератор Tektronix AWG70001B обеспечивает прямую генерацию сигналов с несущей до 18 ГГц или генерацию синфазных и квадратурных составляющих модулирующего сигнала.

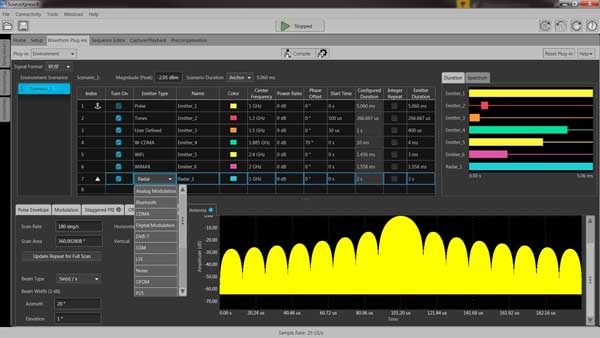

Библиотека программ для AWG70001B и AWG70002B обеспечивает быструю генерацию сигналов, включение джиттера и предыскаженных сигналов для получения оптимальной амплитуды вектора ошибок, а также точную эмуляцию реальной среды со сложными сигналами.

Основные преимущества:

• Плагин RF Generic (Типовые РЧ-сигналы) для генерации распространённых сигналов
• Предкомпенсация для оптимизации работы
• Высокоскоростные последовательные данные и межсимвольная интерференция (ISI) для создания стандартных сигналов или включения джиттера
• Плагины Многотональные и ЛЧМ-сигналы

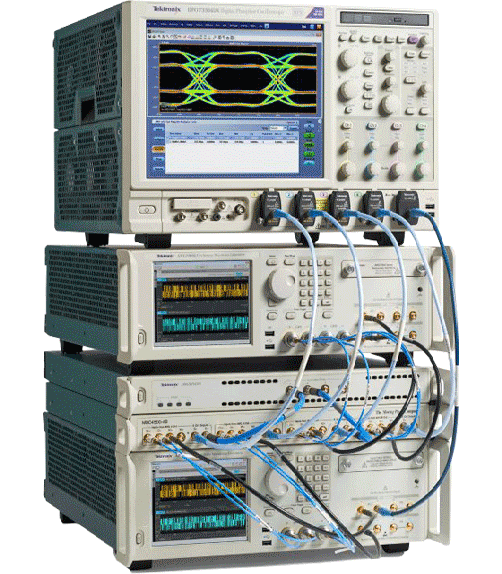

Генераторы AWG70000 готовы к работе сразу после распаковки, что ускоряет подготовку к тестированию. Блок синхронизации AWG обеспечивает подключение и синхронизацию работы нескольких приборов, позволяя проводить более масштабные эксперименты и расширять настройки тестирования.

Основные преимущества:

• Погрешность синхронизации между приборами 10 пс свидетельствует о её высокой точности
• В комплекте блока синхронизации AWG есть все кабели и принадлежности для синхронизации до 4 AWG.
• ПО SourceXpress обеспечивает гибкое дистанционное управление приборами и поддержку ряда синхронизированных устройств

Генератор AWG7000, монтируемый в стойку и проверенный в полевых условиях, является идеальным решением для работ в полевых условиях с дистанционным управлением, коммерческих услуг по обновлению действующего оборудования или обновления стоек контрольно-измерительных приборов. Генератор с высокой производительностью и функциями калибровки — это точный и надёжный ключ к настройкам, критически важным в определённых областях применения.

Тестирование AWG70000 на падение с высоты 1 м

Основные преимущества:

• Сервисные планы на 3 года или 5 лет
• Температура хранения: от -40 {^>оС до +70 {^>оС
• Протестирован на соответствие военным стандартам по вибрации
• Прошёл ударные испытания и испытания на падение с высоты 1 м в полевых условиях
