Описание

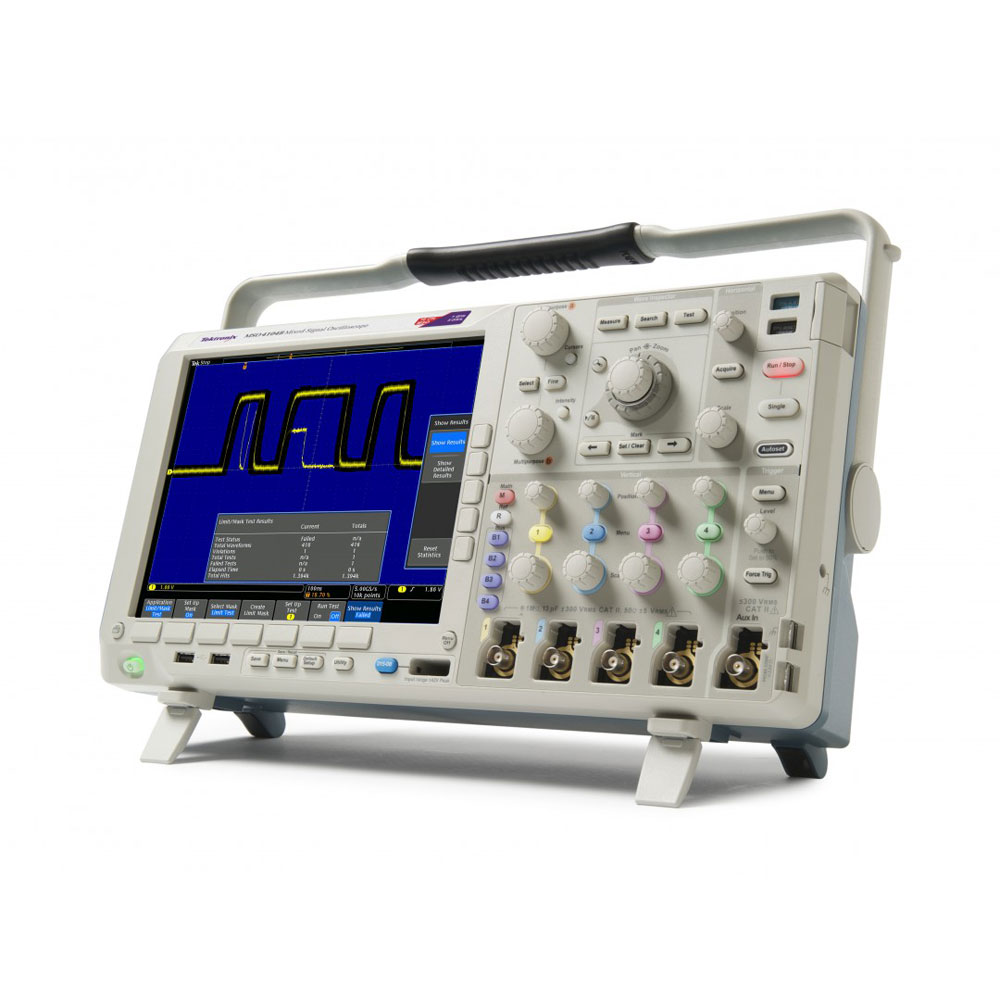

С помощью осциллографов смешанных сигналов серии MSO4054B и Tektronix DPO4054B можно анализировать до 20 аналоговых и цифровых сигналов, что позволяет быстро находить проблемы в сложных системах.
Полоса пропускания до 500 МГц и 5-кратная передискретизация по всем каналам позволяют регистрировать подробности очень быстрых переходных процессов.
Осциллографы серии MSO/DPO4000B обеспечивают длину записи до 20 млн. точек в стандартной конфигурации по всем каналам, позволяя захватывать длинные фрагменты сигнала при сохранении высокого разрешения по времени.
Благодаря применению системы быстрого поиска и навигации Wave Inspector®, функций автоматизированного анализа сигналов последовательных и параллельных шин, функций контроля предельных значений, тестирования по маске и автоматизированного анализа источников питания.
- Органы управления Wave Inspector® облегчают навигацию и автоматизируют поиск данных
- 41 вид автоматических измерений, построение гистограмм и быстрое преобразование Фурье для упрощения анализа сигналов
- Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
- Яркий цветной дисплей XGA с диагональю 10,4 дюйма (264 мм)
- Небольшие размеры и вес — всего 5,8 дюйма (147 мм) в глубину при массе 11 фунтов (5 кг)
Модели серии Tektronix DPO4000B
- DPO4014B — 100 МГц
- DPO4034B — 350 МГц
- DPO4054B — 500 МГц
- DPO4102B-L — 1 ГГц, урезанная память до 5 млн. точек
- DPO4102B — 1 ГГц
- DPO4104B-L — 1 ГГц, урезанная память до 5 млн. точек
- DPO4104B -1 ГГц
Характеристики осциллографа Tektronix DPO4054B
| Модель | Полоса | Аналоговые каналы | Время нарастания | Длина записи ( 1 канал) |
|---|---|---|---|---|
| MSO4014B DPO4014B | 100 МГц | 4 | 3,5 нс | 20 млн. точек |
| MSO4034B DPO4034B | 350 МГц | 4 | 1 нс | 20 млн. точек |
| MSO4054B DPO4054B | 500 МГц | 4 | 700 пс | 20 млн. точек |
| MSO4102B DPO4102B | 1 ГГц | 2 | 350 пс | 20 млн. точек |
| MSO4104B DPO4104B | 1 ГГц | 4 | 350 пс | 20 млн. точек |
