Описание
Осциллограф Tektronix MSO6 имеет самый низкий уровень шума
Изучение ранее неразличимых сигналов с помощью осциллографа Tektronix MSO6!
- Самый низкий уровень шумов на входе получен за счёт новых входных специализированных ИС TEK061.
- Разрешение 12 бит при полосе 4 ГГц с повышением до 16 бит при полосе 200 МГц
Упрощение расширенных измерений и анализа с помощью осциллографа MSO64
Простое и быстрое определение характеристик джиттера в сигналах последовательных шин и тактовых импульсах с частотой несколько ГГц. Введение статистических методов в повседневные операции при помощи встроенных расширенных измерений.
- Расширенный анализ джиттера
- Расширенный анализ электропитания
- Тестирование высокоскоростных последовательных устройств на соответствие стандартам
- Автоматические измерения и анализ тенденций
Пробники Tektronix как залог точности измерения сигнала.
Полную универсальность осциллографа MSO6 обеспечивают четыре входа FlexChannel®. Измерения осуществляются при помощи входящих в поставку пробников с коэффициентом ослабления 10x и полосой 1 ГГц.
Для измерений можно использовать активные несимметричные или дифференциальные пробники, либо новые пробники TriMode, объединяющие в себе функции двух вышеперечисленных.
Число исследуемых сигналов можно увеличить путём подключения на каждый вход пробника TLP058, превращающего один канал в 8 цифровых, и использования до 32 цифровых каналов.
- Входная нагрузка 1 МОм и 50 Ом
- Четыре пассивных пробника с полосой 1 ГГц и низкой нагрузкой, входящие в комплект поставки
- Новые пробники TriMode с полосой пропускания 4, 6 и 8 ГГц
Сенсорный экран осциллографа
- Быстрый сенсорный экран с диагональю 15,6 дюйма
- Жестовое управление
- Управление кнопками и мышью
Достоверность результатов.
Входные каналы
4 входа FlexChannel.
На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигнала
Полоса пропускания
1, 2,5, 4, 6 или 8 ГГц
Частота дискретизации
25 Гвыб/с на всех аналоговых/цифровых каналах
Длина записи
До 250 млн точек на всех аналоговых и цифровых каналах
Частотомер сигналов запуска
8 разрядов
Генератор сигналов
Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы
Цифровой вольтметр
4 разряда
Дисплей
Диагональ 15,6 дюйма (385 мм),
TFT, цветной, высокая четкость (1920 x 1080) Ёмкостный сенсорный дисплей (с жестовым управлением)
Новые опции и дополнения делают лучший осциллограф еще лучше
Новые опции
Измерения DDR3 и LPDDR3
Тестирование на соответствие 100/1000BASE-T Ethernet
Тестирование на соответствиеMIPI D-PHY 1.2
Бесплатное обновление прибора с дополнительными возможностями анализа
Bode Plot and Power Supply Rejection Ratio Measurements using built-in Arbitrary/Function Generator (option 6-AFG) added to Advanced Power Measurement and Analysis (option 6-PWR)
Eye diagram mask testing added to Advanced Jitter Analysis (option 6-DJA)
Бесплатно при обновлении прошивки прибора
Adds new stack/overlay mixed display mode
Уже есть MSO6? Обновите сейчас!
СКАЧАТЬ ПРОШИВКУ
MSO64 - полностью обновляемая платформа
- Расширение полосы пропускания до 8 ГГц
- Увеличение длины записи до 250 млн. точек на каждый канал
- Добавление логических пробников для увеличения числа цифровых каналов до 32
- Добавление операционной системы Windows 10
- Добавление генератора сигналов произвольной формы/ стандартных функций

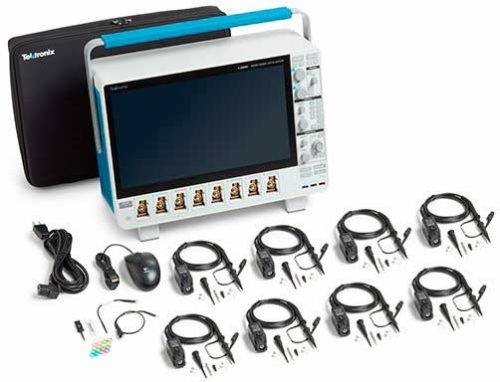

Комплектация осциллографа Tektronix MSO64
- 4 пассивных пробника TPP1000 с низкой ёмкостью, полоса пропускания 1 ГГц
- Гарантия 1 год на пробники, включенные в комплект поставки
- Гарантия 3 года на прибор
- Мышь, шнур питания и передняя крышка с присоединенной сумкой для принадлежностей
- В печатном руководстве по установке описаны меры техники безопасности и основные операции
- Полная интегрированная справка в Интернете
- Отслеживаемый сертификат
Характеристики осциллографа Tektronix MSO64
| Модель | Полоса | Каналы | Ч-та дискретизации | Объем памяти | Цифровые каналы |
|---|---|---|---|---|---|
| MSO64 | от 1 до 8 ГГц | 4 | 25 Гвыб/с | 62,5 - 250 млн. точек | до 32 ( опция) |
