Описание
Высокая производительность анализатора RSA5126B
Анализатор спектра RSA5126B семейства RSA5000B с высокой производительностью анализа РЧ-сигналов, широким набором функций и легкодоступными стандартными элементами управления — это надёжный прибор для повседневного использования.
Впечатляющая скорость свипирования в сочетании с высокой чувствительностью позволяет осуществлять качание в полосе 10 ГГц с минимальным уровнем шума -110 дБм/Гц всего за 22 секунды.
Основные преимущества:
- Стандартные независимые элементы управления: разрешение по полосе пропускания (RBW), разрешение слабых сигналов в присутствии помех (VBW), квазипиковый детектор, нулевой обзор
- Комплексные измерения: мощность канала, занятая полоса частот (OBW), коэффициент мощности по соседнему каналу (ACRL), паразитные сигналы, дополнительная кумулятивная функция распределения (CCDF), спектрограмма
- Одновременный просмотр событий в доменах частоты, времени и реальном времени
Анализ широкополосных сигналов с анализатором RSA5126B
Анализаторы RSA5126B (как и другие модели серии) обеспечивают полный и очень точный анализ сигналов.
Точность позволяет повысить уровень выполняемых измерений. А полнота анализа означает уверенность в том, что будут найдены все детали.
Если необходимо более бюджетное и компактное решение, обратите внимание на анализатор спектра RSA306B.
Основные преимущества:
- Анализ в широкой полосе захвата с большим динамическим диапазоном: 165 МГц с динамическим диапазоном, свободным от паразитных составляющих (SFDR) 80 дБн
- Частотный отклик в полосе 165 МГц: ±0,4 дБ, 1,5°

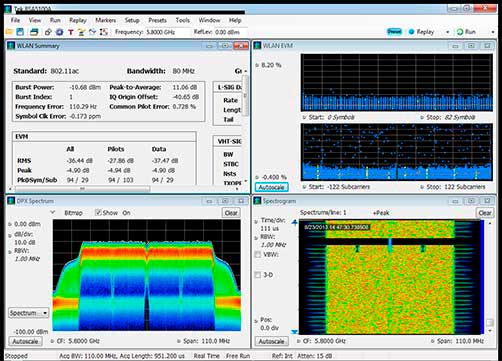

- Опции для WLAN, Bluetooth, ZigBee, анализа импульсов и пр.
Анализ проблем в режиме реального времени: технология DPX
Мощная архитектура реального времени анализатора обеспечивает выявление и исследование самых сложных, с трудом обнаруживаемых проблем.

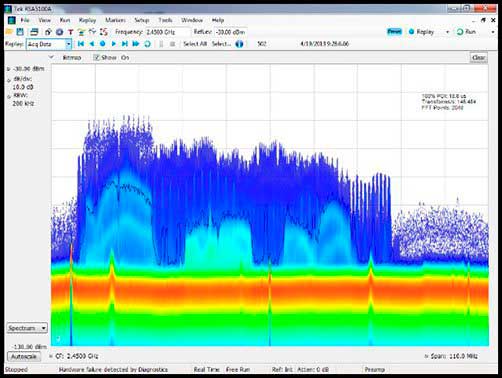

А усовершенствованная фирменная технология DPX позволяет получить характеристики РЧ сигналов, практически неразличимые при использовании обычного анализатора спектра. Полностью контролируемые независимые настройки полосы (Span), RBW и VBW для отображения сигналов в реальном времени.
RSA5000: запуск по плотности DPX-измерений
Основы анализа спектра в режиме реального времени
Опции динамического диапазона при широкой полосе захвата
Основные преимущества:
- Обнаружение всех сигналов с длительностью больше 434 нс со 100 %-ной вероятностью перехвата, что является лучшим в отрасли показателем
- Самый быстрый механизм быстрого преобразования Фурье: до 3,125 млн БПФ/с
- Самые полные измерения: DPX-спектр, DPX-спектрограмма, DPX-нулевой обзор
- Самые ответственные запуски: по частотной маске, плотности DPX-измерений, рантам, уровню, квалификации по времени для всех запусков
Характеристики модели анализатора RSA5126B
| Модель | Диапазон частот | Полоса анализа | (POI) | SFDR |
|---|---|---|---|---|
| RSA5103B | От 1 Гц до 3 ГГц | 25 МГц, 40 МГц, 80 МГц, 125 МГц и 165 МГц | 0,434 мкс | -80 дБн |
| RSA5106B | От 1 Гц до 6,2 ГГц | 25 МГц, 40 МГц, 80 МГц, 125 МГц и 165 МГц | 0,434 мкс | -80 дБн |
| RSA5115B | От 1 Гц до 15 ГГц | 25 МГц, 40 МГц, 80 МГц, 125 МГц и 165 МГц | 0,434 мкс | -80 дБн |
| RSA5126B | От 1 Гц до 26,5 ГГц | 25 МГц, 40 МГц, 80 МГц, 125 МГц и 165 МГц | 0,434 мкс | -80 дБн |
