Описание

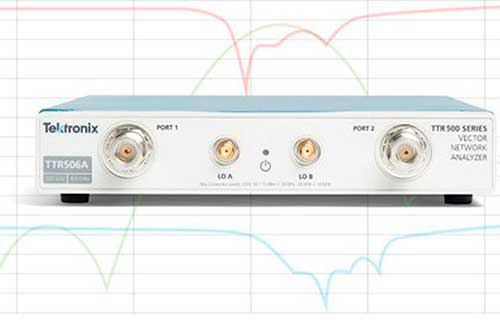

Преимущества векторного анализатора сетей Tektronix TTR503A
При помощи векторных анализаторов сетей Tektronix TTR503A можно измерять сложные количественные показатели, например:
- коэффициенты отражения
- импеданс
- полную проводимость
- потери на отражение
- вносимые потери
- усиление
- изоляцию
и многие другие параметры, которые невозможно измерить при помощи других контрольно-измерительных приборов.
Для кого предназначены векторные анализаторы сетей Tektronix?
Инженеры, разрабатывающие и проверяющие РЧ-устройства, используют векторные анализаторы сетей для проверки расчетных моделей.
Инженеры по производству собирают и тестируют РЧ-компоненты и устройства на основании определённого набора технических характеристик. Векторные анализаторы сетей используются для быстрой и точной проверки работы РЧ-компонентов и устройств.
Примеры применения векторных анализаторов сетей:
- Согласование и настройка антенн
- Измерения характеристик фильтров
- Измерения характеристик усилителей
- Измерения характеристик РЧ-кабелей и разъёмов
- Измерение характеристических импедансов 75-омных линий
- Автоматизированное тестирование в процессе производства
Эффективные инновационные решения от компании Tektronix!

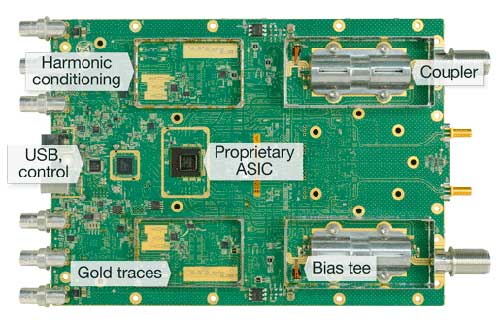

В ВАЦ TTR506A и TTR503A встроены шесть приёмников и два источника РЧ-сигналов, которые компактно размещены на фирменной специализированной ИС (ASIC).
Основные преимущества:
- Диапазон частот: от 100 кГц до 6 ГГц
- Динамический диапазон: больше 110 дБ
- Зашумлённость графика: менее 0,012 дБср.кв.
- Выходная мощность: от -50 до +7 дБм
- Встроенный разветвитель питания, доступный на обоих портах для питания активных устройств
Нужно ли время на освоение TTR503A? Нет!

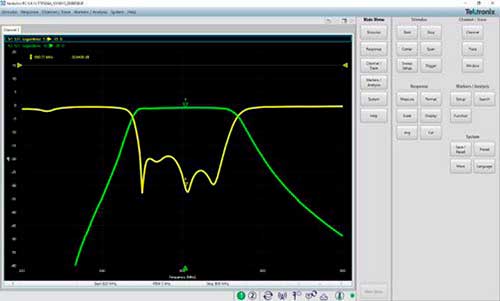

Всё очень просто. Стандартизованный в промышленности интерфейс позволяет ускорить ввод в эксплуатацию и сэкономить время на тестирование устройств пользователя. ПО VectorVu-PC обеспечивает привычный вид и функции при контроле и калибровке приборов с использованием любых настольных или переносных ПК с ОС Windows.
Основные преимущества:
- Возможность работы ПО VectorVu-PC в режиме оффлайн для анализа сохранённых данных
- Формат выдаваемых файлов совместим с типовыми инструментами моделирования при автоматизированном проектировании электронных приборов (EDA)
- Набор команд SCPI совместим с таковым для классических векторных анализаторов цепей
Характеристики ВАЦ TTR503A
| Модель | Диапазон частот | Порты | Динамический диапазон |
|---|---|---|---|
| TTR503A | От 100 кГц до 3 ГГц | Два порта, гнездовые разъёмы N-типа | >122 дБ |
| TTR506A | От 100 кГц до 6 ГГц | Два порта, гнездовые разъёмы N-типа | >122 дБ |
