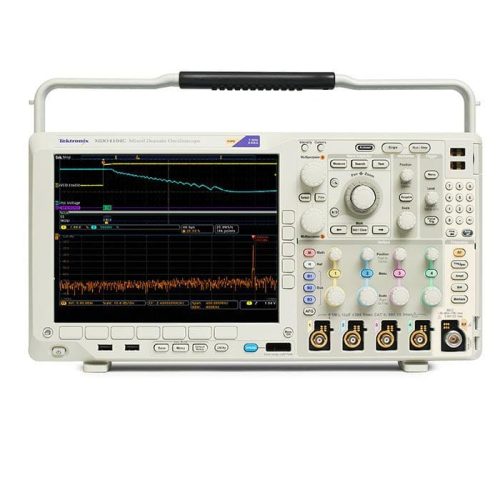

Осциллограф с анализатором спектра Tektronix MDO4000C
«Сердцем» осциллографа с анализатором спектра MDO4000C является зарекомендовавший себя осциллограф Tektronix, соединенный с допускающей расширение платформой.
Конфигурацию прибора можно составить в соответствии с требованиями к выполнению измерений.
Можно добавить 16 логических каналов, генератор сигналов произвольной формы 50 МГц, анализатор протоколов и встраиваемый аппаратный анализатор спектра до 3 или 6 ГГц для облегчения решения сложных задач при проектировании.
Основные преимущества:
- Встроенная синхронизируемая система сбора данных — более 125 вариантов запуска по событиям во временной И частотной областях
- Длина записи с использованием элементов управления Wave Inspector® — 20 млн. точек
- Полностью аппаратный анализатор спектра позволяет выполнять спектральный анализ
- Возможность расширения функциональности позволит полноценно использовать прибор и в будущем
MDO4000C выполняет измерения с высокой точностью
Попросту говоря, осциллографы Tektronix MDO созданы для выполнения самых точных измерений в отрасли и обеспечивают получение подробнейшей информации о разрабатываемых устройствах.
MDO4000C позволяет проводить измерения на фактических собранных данных, тогда как многие другие приборы делают лишь моментальный снимок и предоставляют возможность выполнить измерения на отображаемых данных.
И это ещё не все. Мы гарантируем значения большего количества технических характеристик по сравнению со многими конкурентами, что обеспечивает полную достоверность результатов выполненных при помощи MDO4000C измерений.
Мы гарантируем 15 видов измерений. Они дают гарантию на 4. Посмотрите, почему это так важно.
Самые совершенные пробники - бесплатно!
Основным элементом при измерении параметров сигнального тракта является пробник, качеством которого не следует пренебрегать.
Самые совершенные в отрасли пробники включены в комплект поставки MDO4000C. Пригодные для работы с осциллографом пробники серии TPP с лучшей в отрасли вносимой емкостью 3,9 пФ и полосой пропускания станут надежным инструментом для повседневного использования.
Посмотрите, как пробники осциллографа влияют на измерения
Узнайте, как пробники Tektronix повышают точность
Основные преимущества:
- Пробники серии TPP, включённые в стандартный комплект поставки: по одному пробнику на каждый аналоговый канал
- Лучшая в отрасли вносимая ёмкость пробника 3,9 пФ
- Полоса пропускания пробника 500 МГц или 1 ГГц соответствует полосе пропускания осциллографа
Беспроводные измерения — на новом уровне
В отличие от осциллографов, в которых предлагаются «спектральный анализ» с использованием быстрого преобразования Фурье, осциллограф с анализатором спектра MDO4000C с настоящим анализатором спектра имеет синхронизируемую систему сбора данных, включающую аналоговые, цифровые каналы и каналы анализатора спектра.
Можно выполнять измерения РЧ характеристик на частотах до 6 ГГц и соотносить события в частотной области с вызывающими их процессами во временной области.
Сравнение осциллографа серии MDO4000C с типовым осциллографом с БПФ
Основные преимущества:
- Доступен дополнительный анализатор спектра 3 (SA3) или 6 ГГц (SA6)
- Единственный в отрасли встроенный аппаратный анализатор спектра
- Анализ спектра, синхронизированный по времени с аналоговыми и цифровыми осциллограммами
| 20 млн. точек по 4 каналам | Длина записи | 2 млн. точек по 4 каналам |
| Данных сигнала | Измеряемые величины | На отображаемых данных |
| Аппаратный анализатор спектра | Анализатор спектра | Нет. На входе осциллографа используется БПФ |
| От 9 кГц до 6 ГГц | Диапазон радиочастот | Макс. диапазон ограничен масштабом времени по горизонтали |
| До 1 ГГц — гарантия 1 год | Пассивные пробники в комплекте | 700 МГц — гарантия 90 дней |
| 3,9 пФ | Емкостная нагрузка от пробника | 9,5 пФ |
Характеристики осциллографов Tektronix MDO4000
| Модель | Полоса | Каналы | Ч-та дискретизации | Объем памяти | Цифровые каналы | Анализатор спектра | Выход генератора сигналов |
|---|---|---|---|---|---|---|---|
| MDO4024C | 200 МГц | 4 | 2,5 Гвыб/с | 20 млн. точек | 16 (опция) | до 6 ГГц (опция) | 1 (опция) |
| MDO4034C | 350 МГц | 4 | 2,5 Гвыб/с | 20 млн. точек | 16 (опция) | до 6 ГГц (опция) | 1 (опция) |
| MDO4054C | 500 МГц | 4 | 2,5 Гвыб/с | 20 млн. точек | 16 (опция) | до 6 ГГц (опция) | 1 (опция) |
| MDO4104C | 1000 МГц | 4 | 5 Гвыб/с | 20 млн. точек | 16 (опция) | до 6 ГГц (опция) | 1 (опция) |
