Описание
Анализатор сигналов Anritsu MS2840A способен измерять сигналы с максимальной частотой до 44,5 ГГц и имеет лучший в своем классе уровень фазовых шумов опорного генератора.
MS2840A поддерживает измерения в широком диапазоне частот, подходящем для различных приложений: от измерения транспортной сети мобильной связи в СВЧ диапазоне, требующего низких значений фазового шума для измерения паразитных сигналов на частотах близких к несущей передатчика, до СВЧ/УВЧ частных мобильных радиостанций (PMR).

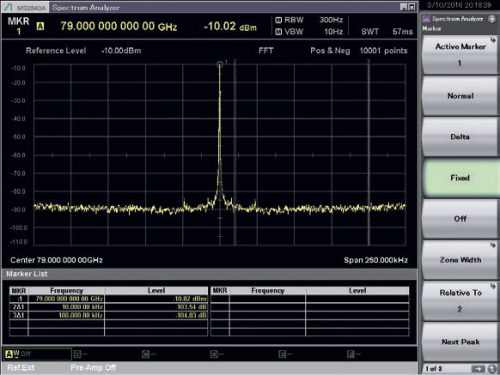

Подключение к высокопроизводительным волноводным смесителям Anritsu MA2806A/MA2808A позволяет не только расширять динамический диапазон измерений до 50-90 ГГц, но и уменьшать селективность по зеркальному каналу при измерении широкополосных сигналов, поддерживать измерения в миллиметровом диапазоне (используется в таких приложениях как транспортные сети мобильной связи, автомобильное радиолокационные передатчики, WiGig и т.д.), а также измерение диаграмм направленности антенн миллиметорового диапазона, требующие высокой чувствительности.
При подключении внешнего волноводного смесителя Anritsu серии MA27xxC возможно измерение спектров с верхней частотой до 325 ГГц!

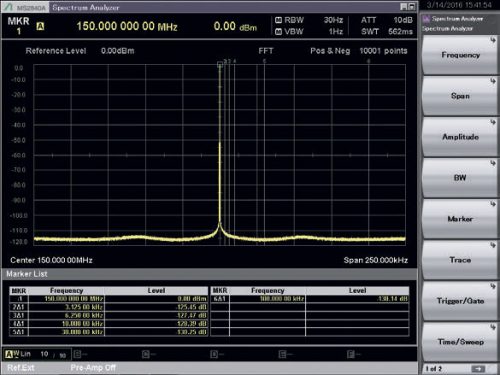

Фазовый шум анализатора спектра MS2840A
Спецификация на центральной частоте 1 ГГц
| Отстройка от несущей | Фазовый шум |
|---|---|
| 10 Гц | –80 dBc/Hz (nom.) |
| 100 Гц | -92 dBc/Hz (nom.) |
| 1 кГц | -117 dBc/Hz (nom.) |
| 10 кГц | –123 dBc/Hz |
| 100 кГц | –123 dBc/Hz |
| 1 МГц | –135 dBc/Hz |
| 10 МГц | –148 dBc/Hz (nom.) |
Варианты серии MS2840A
| Модель | Частотный диапазон | Полоса анализа | Фазовый шум (центральная ч-та 1 ГГц, 10 кГц отстройка) |
|---|---|---|---|
| MS2840A-040 | 9 кГц - 3,6 ГГц | 31,25 МГц; 125 МГц (опц.) | –123 дБн/Гц |
| MS2840A-041 | 9 кГц - 6 ГГц | 31,25 МГц; 125 МГц (опц.) | –123 дБн/Гц |
| MS2840A-044 | 9 кГц -26,5 ГГц | 31,25 МГц; 125 МГц (опц.) | –123 дБн/Гц |
| MS2840A-046 | 9 кГц -44,5 ГГц | 31,25 МГц; 125 МГц (опц.) | –123 дБн/Гц |
