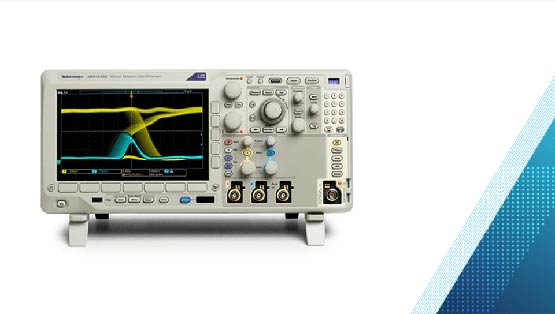

Настольные осциллографы Tektronix

Технологии, знания и опыт, которые компания Tektronix вкладывает в создание каждого настольного осциллографа , — это именно то, что делает их самыми лучшими приборами в своём классе.

Tektronix применяеn абсолютно одинаковый опыт разработок и процедуры контроля качества ко всем осциллографам, независимо от того, сколько они стоят — 400 долларов или 400 тысяч долларов. Они используют специализированные фирменные микросхемы, в которых воплощён многолетний опыт разработки ИС для осциллографов.

Всё это является залогом более эффективной и длительной работы осциллографов Tektronix с результатами, на которые вы рассчитываете.

Руководство по выбору настольных осциллографов.

Настольные осциллографы. Лучшие не просто так

You can’t afford downtime. So we set high benchmarks for quality, accuracy and durability. Every scope we manufacture is rigorously tested to ensure it meets international standards for safety, electromagnetic compatibility and environmental compliance. Our designs are 3rd party certified and our manufacturing is ISO17025 accredited. So you can trust that when you purchase a Tek Scope, you’re getting a scope you can rely on now, and for years to come.

5 причин почему осциллографам Tektronix доверяют

Настольные осциллографы Tektronix

Параметр	TBS1000B	TBS2000	DPO2000B	MSO2000B
Полоса пропускания Какая вам нужна полоса пропускания?Системная полоса пропускания — это ключевая характеристика осциллографа, определяющая его способность измерять аналоговые сигналы; максимальный диапазон частот, в котором обеспечиваются точные измерения. Прибор с полосой пропускания 100 МГц может точно (с погрешностью 2 %) отобразить амплитуду синусоидальных сигналов частотой до 20 МГц.	30–200 МГц	От 70 МГц до 100 МГц	От 70 до 200 МГц	От 70 до 200 МГц
Частота дискретизации Какой должна быть частота дискретизации?Рекомендуется, чтобы частота дискретизации была в 5 раз выше наибольшей частоты компонента схемы, чтобы можно было получить достаточно четкий и подробный вид осциллограммы.	1—2 Гвыб/с	1 Гвыб/с	1 Гвыб/с	1 Гвыб/с
Длина записи Чем дольше, тем лучшеВремя регистрации = длина записи/частота дискретизации. То есть, при длине записи 1 млн точек и частоте дискретизации 250 Мвыб/с осциллограф может захватить сигнал длительностью 4 мс. Хороший осциллограф начального уровня способен хранить свыше 2000 точек, этого более чем достаточно для устойчивого синусоидального сигнала (для которого может потребоваться только 500 точек). Но для поиска причин временных аномалий в сложных потоках цифровых данных лучше выбрать осциллограф с длиной записи 1 млн. точек или больше.	2,5 тыс. точек	20 млн точек	1 М точек	1 М точек
Количество аналоговых каналов Сколько вам нужно каналов?Чем больше имеется связываемых по времени аналоговых и цифровых каналов в осциллографе, тем в большем числе точек схемы можно выполнять измерения одновременно. Это упрощает, например, декодирование сигналов в объёмной параллельной шине. Выбирайте число каналов, исходя из ваших целей и области применения. При помощи 2 или 4 аналоговых канала можно будет просматривать и сравнивать временные параметры осциллограмм сигналов, тогда как для отладки цифровой системы с параллельной передачей данных понадобится ещё 8 или 16 цифровых каналов, а иногда и больше.	2—4 аналоговых	2—4 аналоговых	2—4 аналоговых	2—4 аналоговых
Число цифровых каналов Вам требуется отладка устройств со смешанными сигналами?Добавьте цифровые синхронизируемые каналы, фиксирующие высокие и низкие состояния линии, которые могут отображаться вместе с осциллограммой сигнала шины.	—	—	—	16
Дисплей	Цветной дисплей QVGA с диагональю 5.7 дюймов (145 мм)	Цветной дисплей WVGA с диагональю 9 дюймов (228 мм)	Цветной дисплей WQVGA с диагональю 7 дюймов (180 мм)	Цветной дисплей WQVGA с диагональю 7 дюймов (180 мм)
Запуск Вам нужны расширенные возможности запуска?Во всех осциллографах есть запуск по фронту, и в большинстве из них — по длительности импульса. Для регистрации аномалий и максимально эффективного использования длины записи лучше выбрать осциллограф с расширенными возможностями запуска по более сложным сигналам. Чем больше у осциллографа вариантов запуска, тем выше его универсальность (и тем быстрее можно обнаружить источник проблемы).	Фронт, импульс/глитч, видеосигнал	Фронт, рант, длительность импульса	Фронт, импульс/глитч, видеосигнал, рант, время установления/удержания, логическое состояние, сигналы последовательных шин	Фронт, импульс/глитч, видеосигнал, рант, время установления/удержания, логическое состояние, сигналы последовательных шин, параллельных шин
Типы последовательных шин	—	—	SPI, I²C, CAN, LIN, RS232, UART (опция)	SPI, I²C, CAN, LIN, RS232, UART (опция)
Расчет и анализ осциллограмм	+,-,*,сред., БПФ, предел. знач., TrendPlot^TM	+, -, *, СРЕД., БПФ	+,-,*,сред., БПФ, декодирование шины (опция)	+,-,*,сред., БПФ, декодирование шины (опция)
Органы управления Wave Inspector® Что представляет собой навигация при помощи Wave Inspector®?Панель управления Tek Wave Inspector^® упрощает навигацию и автоматизирует поиск данных сигнала	—	—	Да	Да
Автоматизированные измерения Чем больше, тем лучшеК инструментам, которые автоматизируют процессы поиска и ускоряют принятие решений, относятся масштабирование и панорамирование, воспроизведение и пауза, маркеры и расширенный поиск.	34	32	29	29
Интерфейс пробников TekVPI^TM Что такое TekVPI?Интерфейс подключения пробников TekVPI™ работает не только с обычными пробниками с разъёмами BNC, но и с активными пробниками напряжения и токовыми пробниками последнего поколения. При помощи интерфейса прибор можно использовать для выполнения широкого круга задач, не беспокоясь о коэффициентах масштабирования.	—	Да	Да	Да
Соединения	USB	USB	USB, Ethernet (опция)	USB, Ethernet (опция)
Wi-Fi	—	Поддержка аппаратного ключа Wi-Fi	—	—
Встроенная справочная система Что в неё входит?Система HelpEverywhere выдаёт полезные экранные подсказки.Во встроенном руководстве «Ознакомление с осциллографом» представлены инструкция по эксплуатации и основные сведения об осциллографе.	—	Да	—	—
Решения для обучения Специальные приборы для преподавателейФункция обучения «Courseware» выводит на дисплей указания по лабораторным работам. Полная поддержка программного обеспечения для обучения и управления лабораторными приборами TekSmartLab.	Да	Да	—	—
Гарантия 5 лет	Да	Да	Да	Да
