Описание
Быстрый и понятный анализ

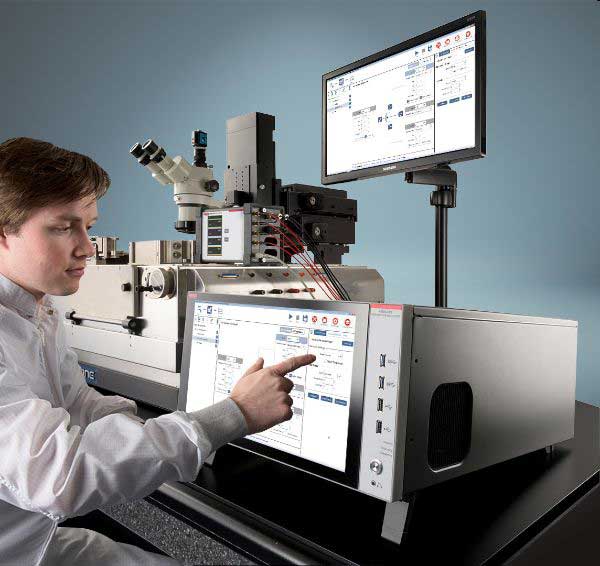

Параметрический анализатор Keithley 4200A-SCS существенно снижает сложность определения характеристик и вдвое сокращает длительность настройки тестирования.
К этому необходимо добавить интегрированный в прибор опыт измерений — впервые в отрасли в прибор встроено руководство по тестированию, обеспечивающее надёжность получаемых результатов.
Основные преимущества:
- Встроенное видеоруководство по измерениям на английском, китайском, японском и корейском языке
- Мгновенная подготовка к тестированию при помощи сотен подстраиваемых под требования пользователя тестовых программ
- Автоматизированное отображение параметров в режиме реального времени, графики данных, арифметические функции
Измерение. Переключение. И возврат.

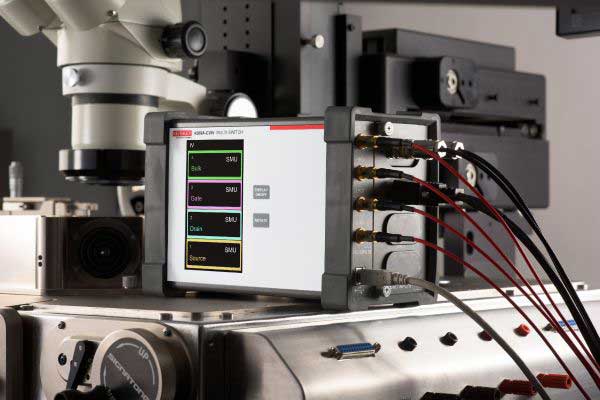

Модуль Multi-Switch анализатора 4200A-CVIV автоматически переключает измерения I-V на C-V без переключения измерительных проводов или замены наконечников пробников.
В отличие от аналогичных приборов, выпускаемых конкурентами, на дисплей четырёхканального прибора 4200A-CVIV выводится визуальная информация, помогающая быстро настроить тестирование.
Основные преимущества:
- Переход на измерения C-V на любом выводе прибора без переключения измерительных проводов
- Адаптируемая под требования пользователя функция измерения низких токов
- Переименование выходных каналов
- Просмотр статуса тестирования в режиме реального времени
Параметрический анализатор 4200A — это полностью обновляемый и настраиваемый под требования заказчика прибор, позволяющий определять электрические характеристики и оценку полупроводниковых приборов, новых материалов, активных/пассивных компонентов, надёжность подложки, анализировать неполадки, электрохимические показатели.
Основные преимущества:
- Тестирование NBTI/PBTI (температурной нестабильности при отрицательном/положительном смещении)
- Измерение случайного телеграфного шума
- Тестирование устройств с энергонезависимой памятью
- Тесты с применением потенциостата
- Попробуйте БЕСПЛАТНО на своём ПК ПО Clarius+
Комплексное решение
Анализатор Keithley 4200A-SCS может работать совместно с рядом ручных и полуавтоматических устройств для испытаний схем на полупроводниковой пластине и контроллерами:
- Cascade MicroTech
- Lucas Labs/Signatone
- MicroManipulator
- Wentworth Laboratories
- LakeShore модель 336
Основные преимущества:
- Простота тестирования — нужно только «указать и щёлкнуть»
- Режим ручного тестирования с функциями автоматического
- Режим отключения пробника позволяет выполнять отладку без удавления команд пробника
Конфигурации Keithley 4200A-SCS
| Модель | Описание |
|---|---|
| 4200A-SCS-PK1 с высоким разрешением, измерение I-V | 210 В/100 мA, разрешение 0,1 фА Для определения характеристик двух- и трёхвыводных элементов, полевых МОП-транзисторов, КМОП-элементов. В комплект 4200A-SCS-PK1 входят:
|
| 4200A-SCS-PK2 с высоким разрешением, измерение I-V и C-V | 210 В/100 мA, разрешение 0,1 фА, от 1 кГц до 10 МГц Для определения характеристик элементов с высокой диэлектрической проницаемостью к и субмикронных КМОП-элементов. В комплект 4200A-SCS-PK2 входят:
|
| 4200A-SCS-PK3 с высоким разрешением, для мощных элементов, измерение I-V и C-V | 210В/1А, разрешение 0,1 фА, от 1 кГц до 10 МГц Для определения характеристик мощных элементов, элементов с высокой диэлектрической проницаемостью к и субмикронных КМОП-элементов. В комплект 4200A-SCS-PK3 входят:
|
| 4200-BTI-A Сверхбыстрый измеритель температурной нестабильности при отрицательном/положительном смещении | Для достоверных измерений температурной нестабильности при отрицательном/положительном смещении современных кремниевых КМОП-элементов. В комплект 4200-BTI-A входят:
|
