Генераторы сигналов Tektronix серии AFG31000; 1-2 канала, до 250 МГц

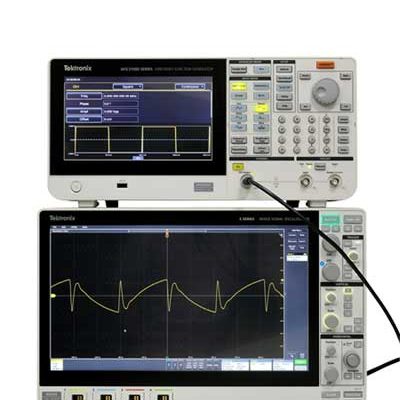

Благодаря патентованной технологии InstaView™ Вы сможете просматривать осциллограммы реальных сигналов, полученных непосредственно с проверяемого устройства, на генераторе AFG31000.

Стандартная комплектация AFG31000 позволяет генерировать сигналы  длиной до 16 млн. точек.

Дополнительные модули позволяют вывести проведение испытаний на новый уровень и создавать осциллограммы сложной формы, потратив только десятую часть стоимости традиционных генераторов.

Возможности дополнительных модулей:

• Увеличение объёма памяти до 128 млн точек на канал (опция MEM)
• Режим последовательности, запуска и ждущий режим (опция SEQ) с памятью на 25 записей и элементами управления для ветвления, повторения, ожидания, скачков, переходов, использования входа внешнего триггера, ручного триггера, временного триггера и команды SCPI для создания длительных сигналов со сложной и гибкой синхронизацией

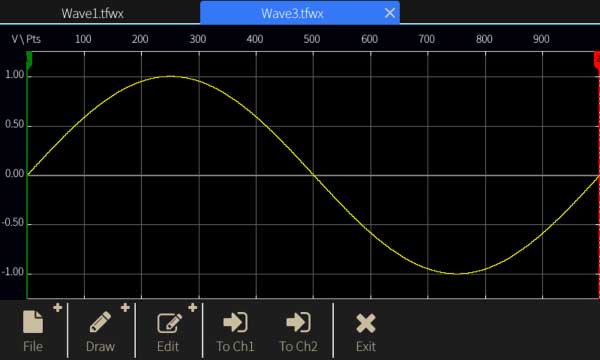

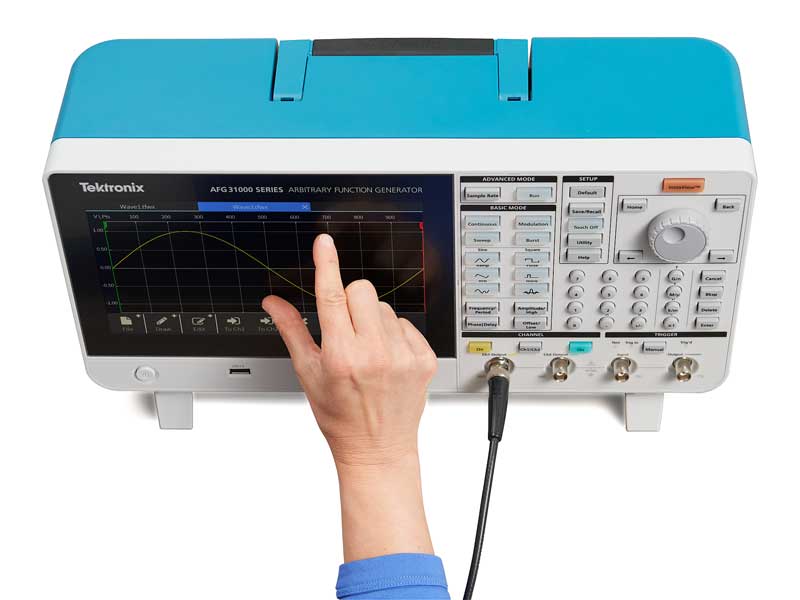

Во встроенном средстве редактирования сигналов произвольной формы (ArbBuilder) имеются все функции, необходимые для создания, редактирования и передачи сигналов произвольной формы.

Это избавляет от необходимости подключаться к компьютеру или передавать файлы на него.

• Модели c 1 или 2 каналами
• Диапазон амплитуд от 1 мВ_p-p до 10 В_p-p  на нагрузке сопротивлением 50 Ом

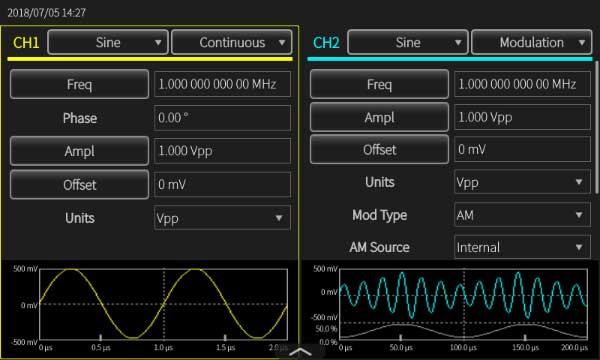

• Базовый режим (генератор функций)
  • Синусоидальные сигналы частотой 25 МГц, 50 МГц, 100 МГц, 150 МГц или 250 МГц
  • Частота дискретизации 250 Мвыб/с, 500 Мвыб/с, 1 Гвыб/с или 2 Гвыб/с
  • 14-битное разрешение по вертикали
  • Режимы работы: непрерывный, модуляция, свипирование, пакетный
  • Память объёмом 128 тыс. точек на каждый канал для сигналов произвольной формы

• Расширенный режим
  • Непрерывный режим и дополнительный режим последовательностей, режим запуска и ждущий режим
  • Память объёмом 16 млн точек на канал для сигналов произвольной формы (дополнительная опция — память на 128 млн точек)
  • До 256 шагов в режиме последовательности с событиями цикла, прыжков и ожидания
  • Переменная частота выборки от 1 мквыб/с до 2 Гвыб/с
  • Минимальная длина сигнала 168 точек со степенью детализации 1 точка

Если для работы с проверяемым устройством вам необходимо более двух каналов или осциллограмм, можно быстро синхронизировать два или более приборов при помощи функции мультисинхронизации.

А потом проверить синхронизацию на осциллографе Tektronix MSO6!

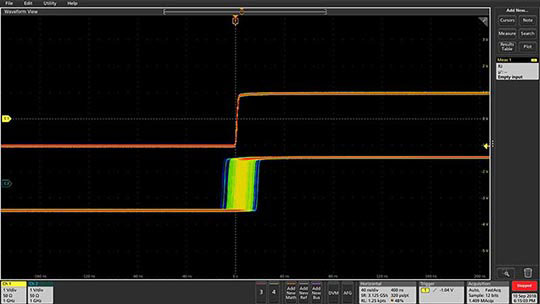

Уменьшение нижнего порога шумов и амплитуды на выходе до 1 мВ_p-p позволило улучшить характеристики прибора по шуму и джиттеру в 10 раз по сравнению с генераторами предыдущего поколения и обеспечить чистоту и высокое качество сигналов для испытаний.

Доступные опции обновления генератора.
